- 产品简介

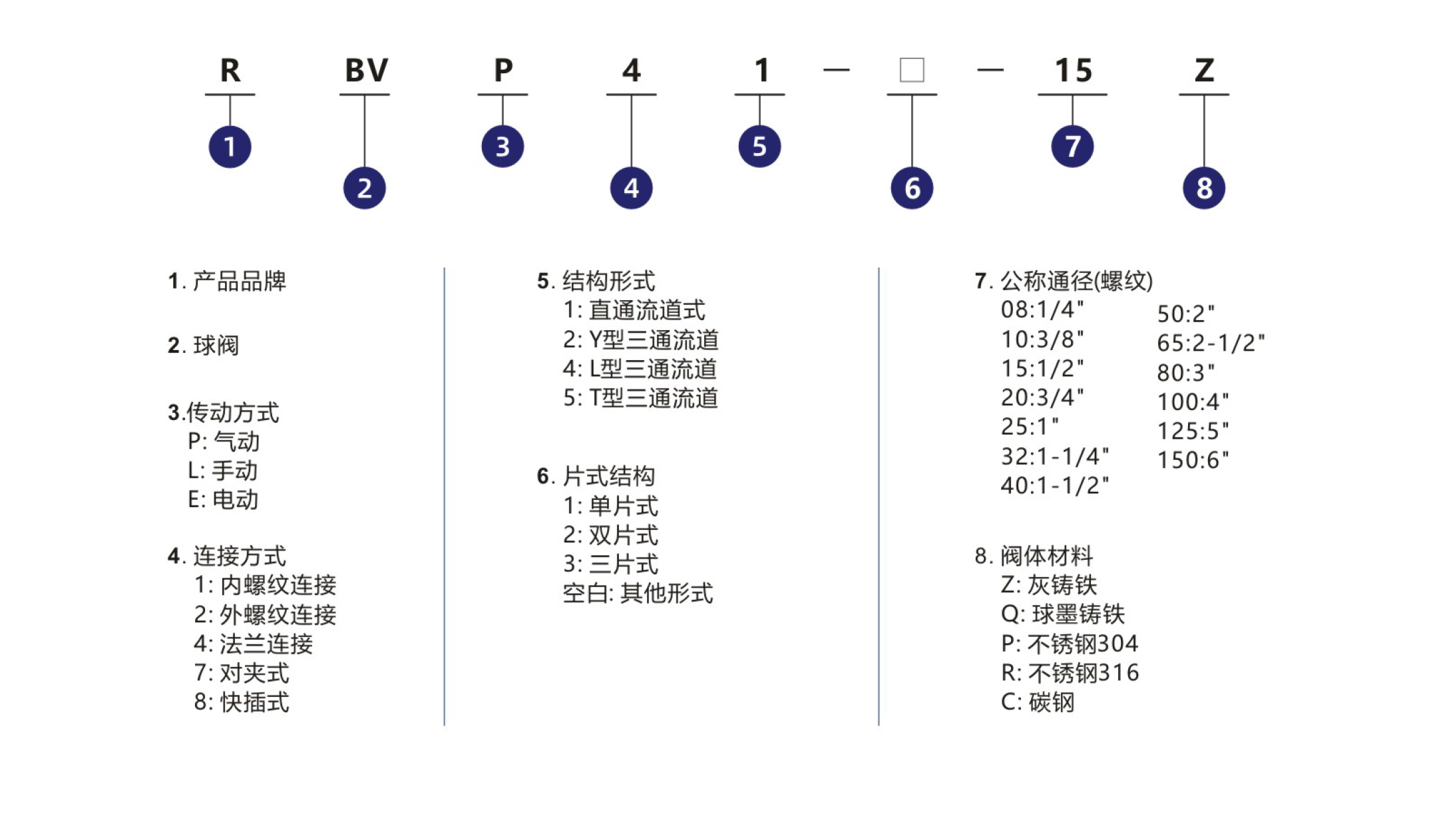

- 订购码

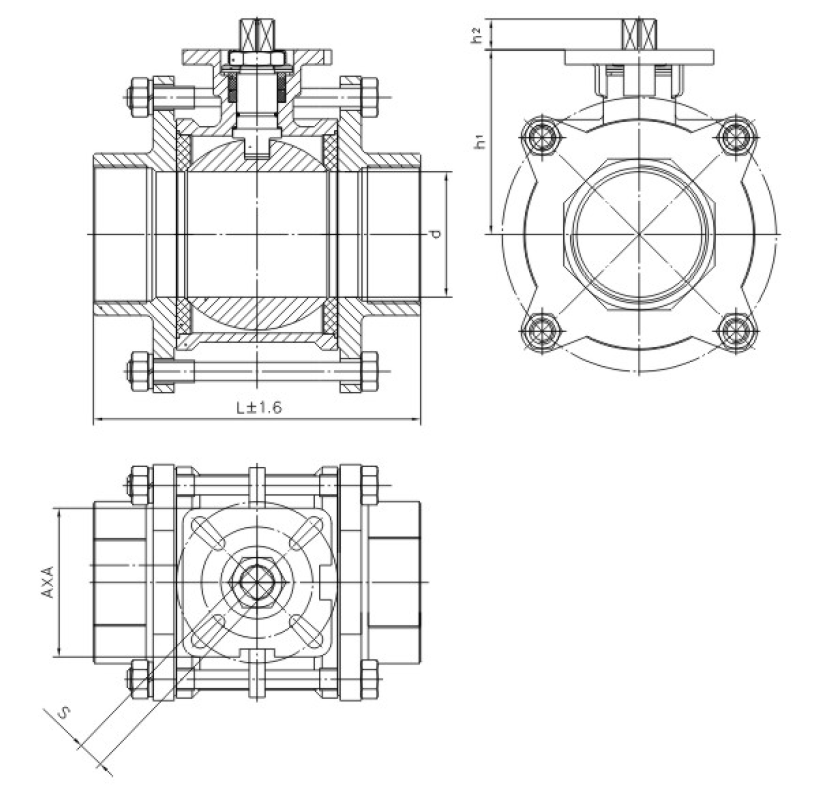

- 外形尺寸
- 技术参数
设计特点
○ 独特的外观设计，美观大方。
○ 高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
○ 阀体外表备有加强筋，即使在长期由腐蚀的介质中使用，也能避免阀体自身的断裂，能避免在工程安装中所造成的阀门部位断开。
○ 阀杆进行磨床加工，配电/气动阀门时的力矩减轻，更加灵活性。
○ 碳钢球阀的阀体进行磷化处理，不褪色，不生锈，既耐用，又美观。
规范
螺杆型式：NPT, BSPT, BSP
ISO-228 Class A Thread
温度范围：PTFE：-20℃~+150℃
PPL：-20℃~+200℃
适用介质：水.油.气体.酸.碱
公称压力：1000PSI（PN63）For 1/2"~4"
防脱出阀杆，锁紧装置
材质：CF8M(DINI.4408)，
CF8(DIN I.4308)，
WCB(DIN I.0619)，
( WCB, CF8, CF8M/I, Ti, Ni )
PN64 需要重新选配执行器
| 型号 | 接口螺纹 | DN | D | L | h1 | h2 | ISO5211 | A | S | 执行器 |
| RBVP11-3-15 | 1/2" | 15 | 15 | 75 | 39 | 10.5 | F03/F04 | 42 | 9 | RAT052DA |
| RBVP11-3-20 | 3/4" | 20 | 20 | 80 | 44 | 10.5 | F03/F04 | 42 | 9 | RAT052DA |
| RBVP11-3-25 | 1" | 25 | 25 | 90 | 52 | 11 | F04/F05 | 50 | 11 | RAT052DA |
| RBVP11-3-32 | 1-1/4" | 32 | 32 | 110 | 56 | 11.5 | F04/F05 | 50 | 11 | RAT063DA |
| RBVP11-3-40 | 1-1/2" | 40 | 38 | 120 | 65 | 17 | F05/F07 | 70 | 14 | RAT075DA |
| RBVP11-3-50 | 2" | 50 | 49 | 140 | 75 | 17 | F05/F07 | 70 | 14 | RAT083DA |
| RBVP11-3-65 | 2-1/2" | 65 | 64 | 177 | 105.5 | 19.5 | F07/F10 | 95 | 17 | RAT092DA |
| RBVP11-3-80 | 3" | 80 | 80 | 209 | 118 | 19.5 | F07/F10 | 95 | 17 | RAT105DA |
| RBVP11-3-100 | 4" | 100 | 100 | 267 | 141 | 20 | F07/F10 | 96 | 19 | RAT125DA |
