设计特点
○ 独特的外观设计，美观大方。
○ 高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
○ 阀体外表备有加强筋，即使在长期由腐蚀的介质中使用，也能避免阀体自身的断裂，能避免在工程安装中所造成的阀门部位断开。
○ 阀杆进行磨床加工，配电/气动阀门时的力矩减轻，更加灵活性。
○ 碳钢球阀的阀体进行磷化处理，不褪色，不生锈，既耐用，又美观。
规范
1、设计制造技术要求按ASME B1634标准的规定；
2、阀体结构长度按DIN3202-M3标准的规定；
3、阀门检查和试验按API598标准的规定；
4、螺纹按订货要求加工。

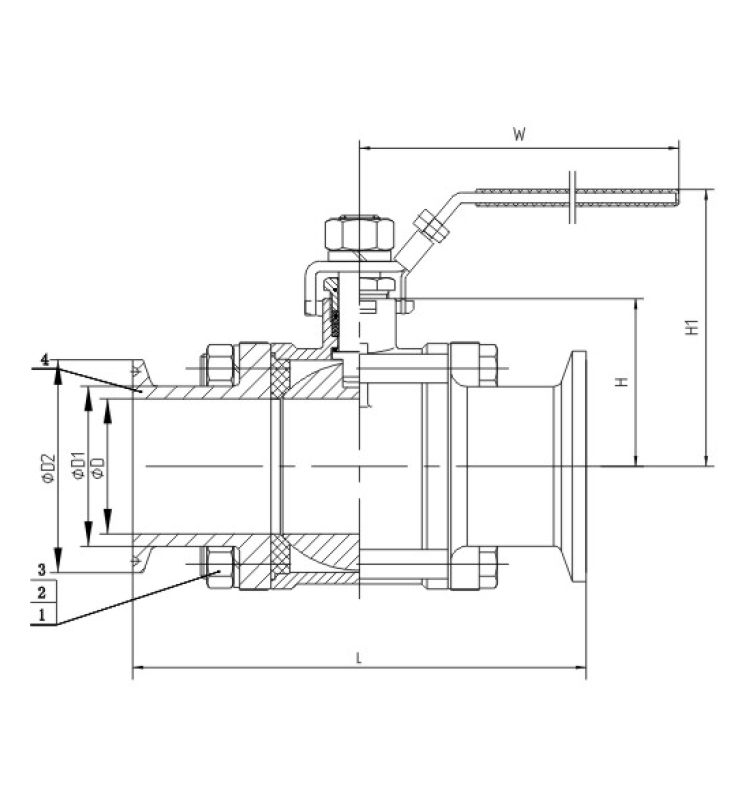

| 型号 | 接口螺纹 | ∅D | L | H | H1 | W | D1 | D2 |
| RBVL81-3-15 | 1/2" | 15 | 89 | 28 | 64.5 | 120 | 18 | 50.5 |
| RBVL81-3-20 | 3/4" | 20 | 101 | 30.5 | 67 | 120 | 23 | 50.5 |
| RBVL81-3-25 | 1" | 25 | 114 | 39 | 78.5 | 150 | 26 | 50.5 |
| RBVL81-3-32 | 1-1/4" | 32 | 132 | 44 | 83.5 | 150 | 34 | 50.5 |
| RBVL81-3-40 | 1-1/2" | 40 | 140 | 54 | 98 | 170 | 38 | 50.5 |
| RBVL81-3-50 | 2" | 50 | 156 | 63 | 107 | 170 | 52 | 64 |
| RBVL81-3-65 | 2-1/2" | 65 | 190 | 80.3 | 133 | 250 | 70 | 91 |
| RBVL81-3-80 | 3" | 80 | 205 | 91 | 143.5 | 250 | 94 | 106 |
| RBVL81-3-100 | 4" | 100 | 245 | 107.5 | 168 | 300 | 106 | 119 |
