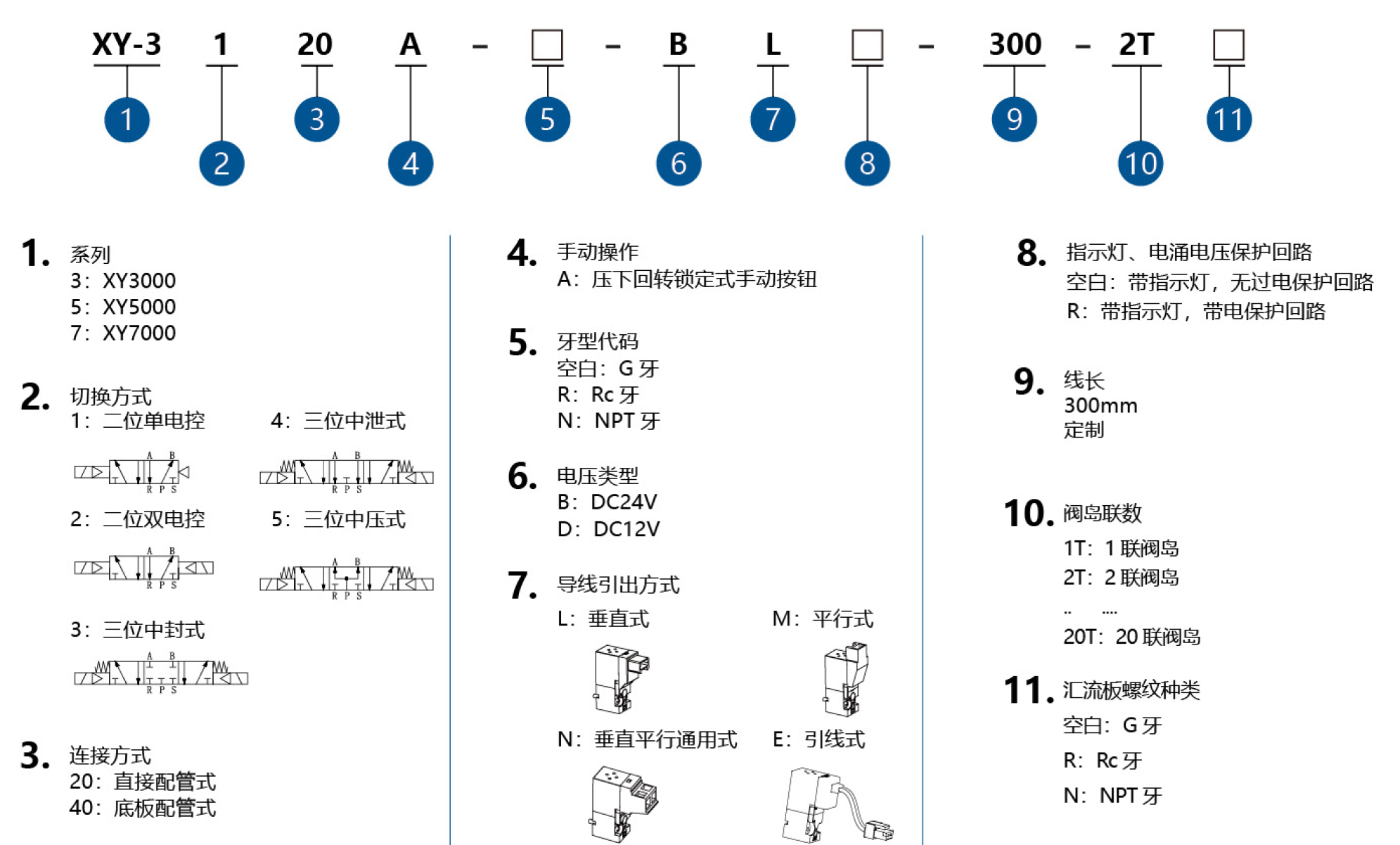

- 订购码

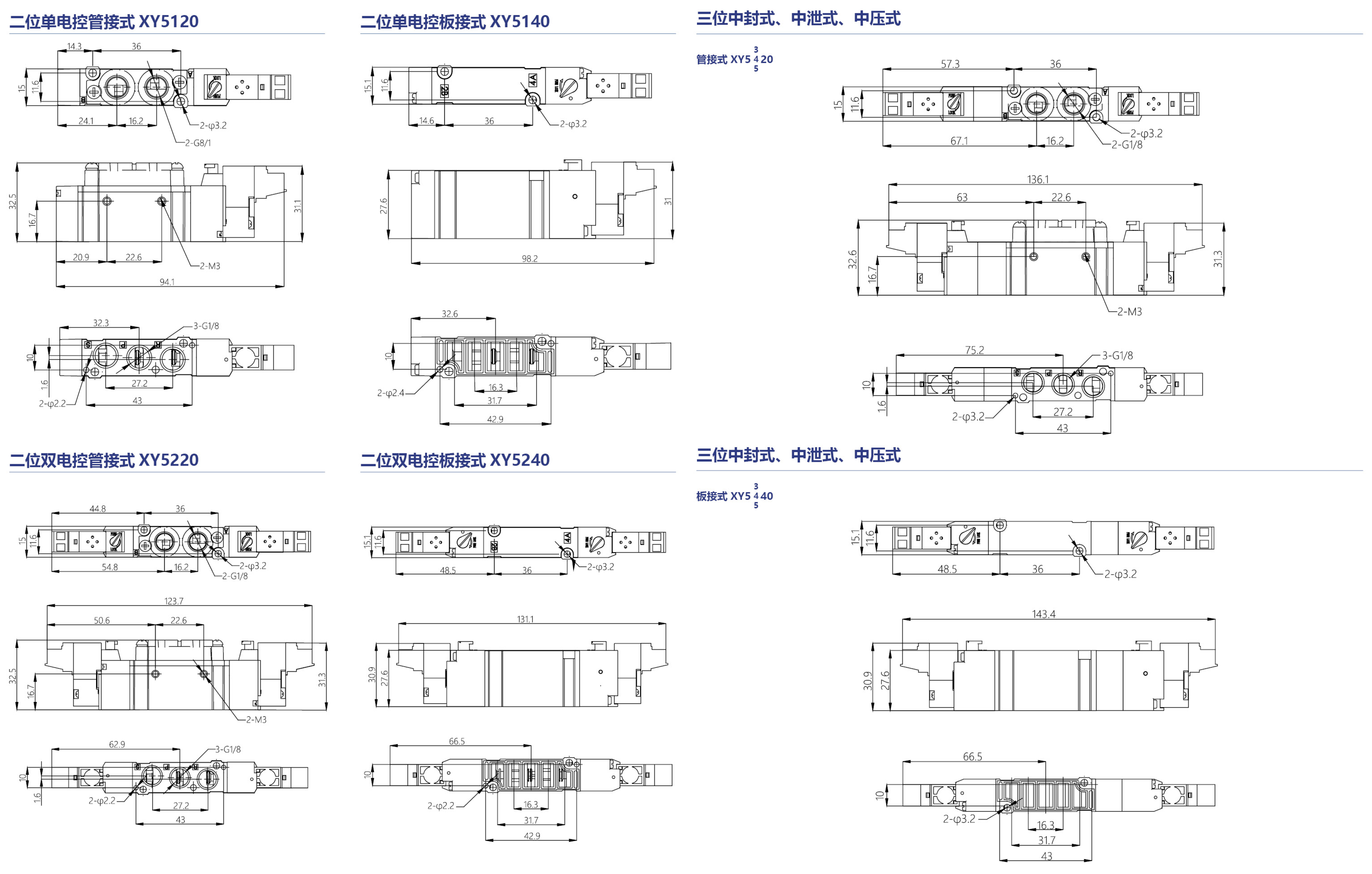

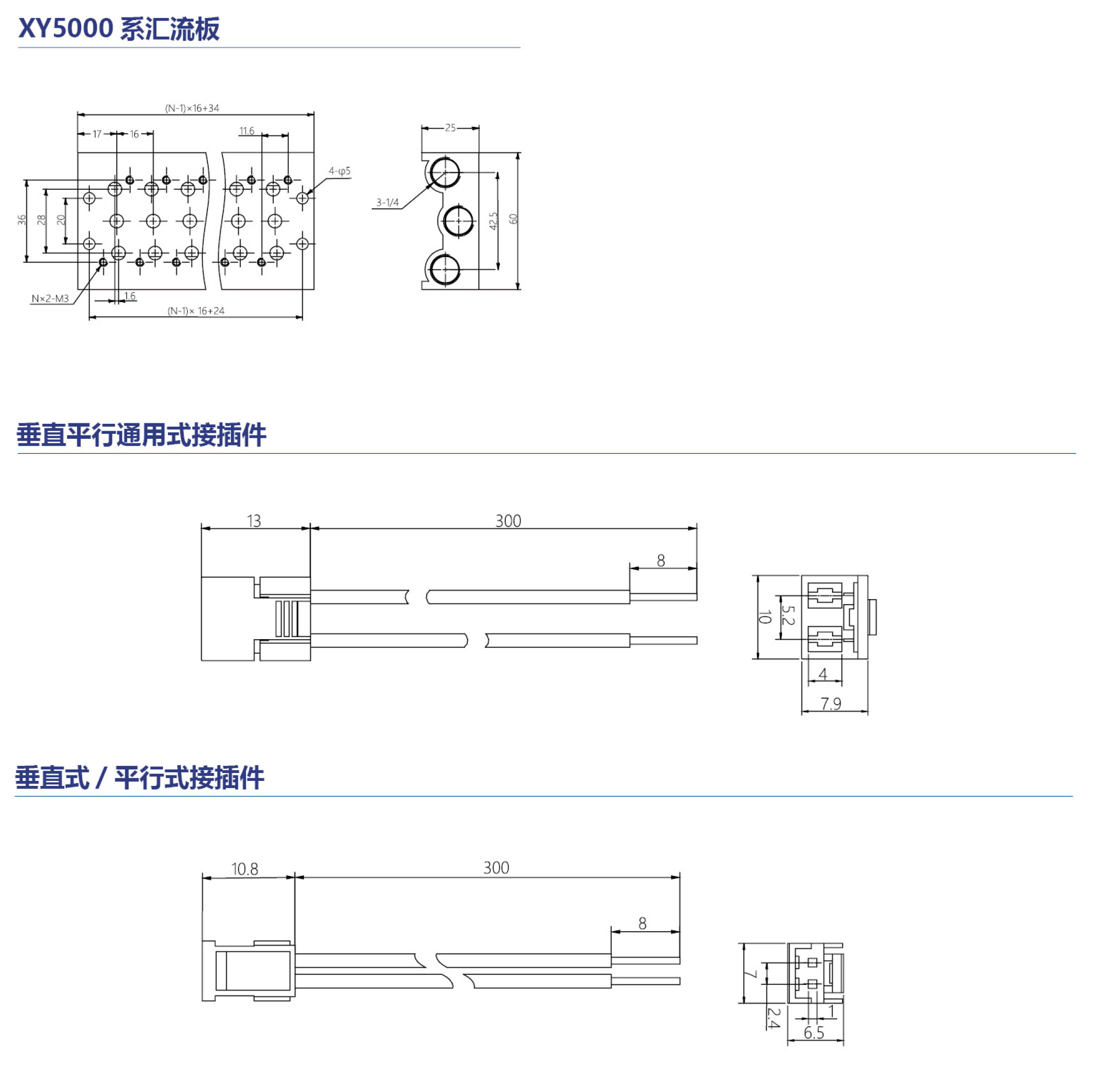

- 外形尺寸
- 技术参数
● 先导式结构，复位可靠
● 节能高频，功率仅1W
● 节省空间，可集成安装
● 高速稳定的响应性
| 产品系列 | XY系列二位五通电磁换向阀 | |||
| 产品型号 | XY3000 / XY5000 / XY7000 | |||
| 产品规格 | 3000系列 | 5000系列 | 7000系列 | |
| 使用压力范围MPa | 二位五通 | 0.15-0.7 | ||
| 三位五通 | 0.2-0.7 | |||
| 使用介质 | 经 40μm 滤芯过滤过的压缩空气 | |||
| 环境温度及介质温度℃ | -5~50（但未冻结） | |||
| 接管口径 | 进气口=工作口=排气口=M5 | 进气口=工作口=排气口=1/8 | 进气口=工作口=1/4 | |
| 排气口=1/8 | ||||
| 控制方式 | 内部先导式 | |||
| 先导排气方式 | 外部集中排气 | |||
| 最大动作频率HZ | 二位单电控 | 10 | 5 | 5 |
| 二位双电控 | 10 | 5 | 5 | |
| 三位双电控 | 3 | 3 | 3 | |
| 手动操作方式 | 手动压下回转锁定式 | |||
| 出线方式 | 垂直式 / 平行式 / 引线式 / 垂直平行通用式 | |||
| 线圈额定电压 V | DC12 / 24 | |||
| 允许电压波动 | 额定电压 ±10% | |||
| 消耗功率W | 标准 | 1 | ||
| 带节电回路 | 启动功率 1.8 / 维持功率 0.5 | |||
| 过电保护回路 | 可选 | |||
| 指示灯 | 有，采用 LED | |||
| 绝缘等级 | F | |||
