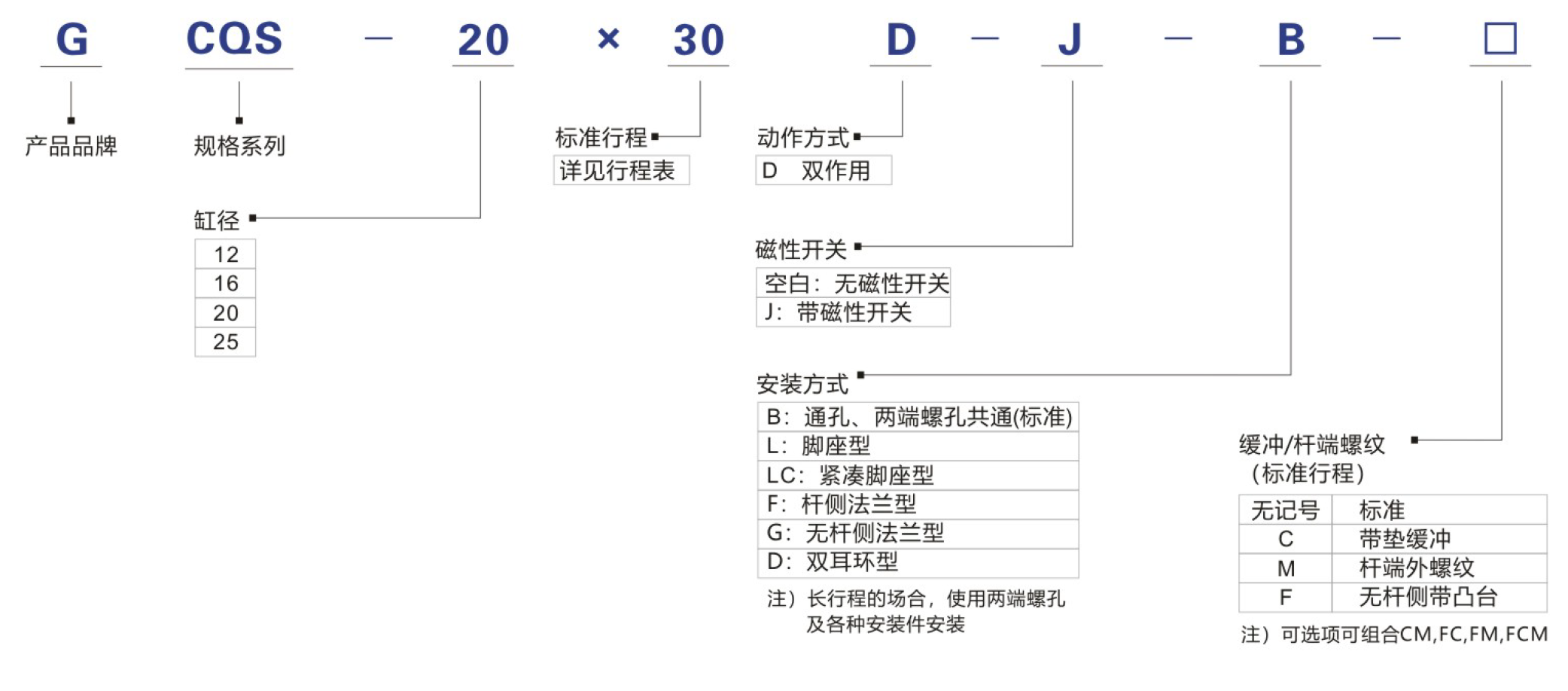

- 订购码

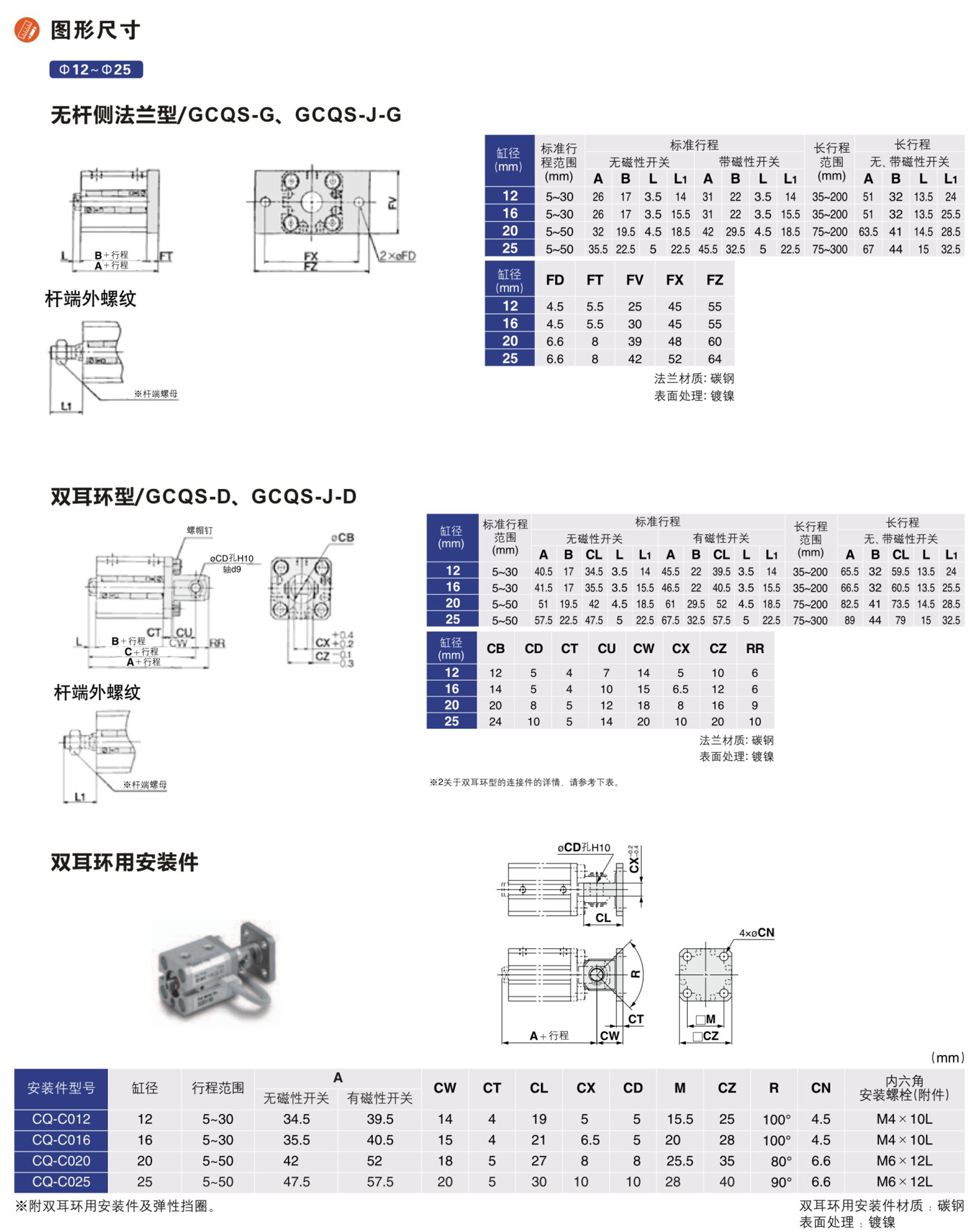

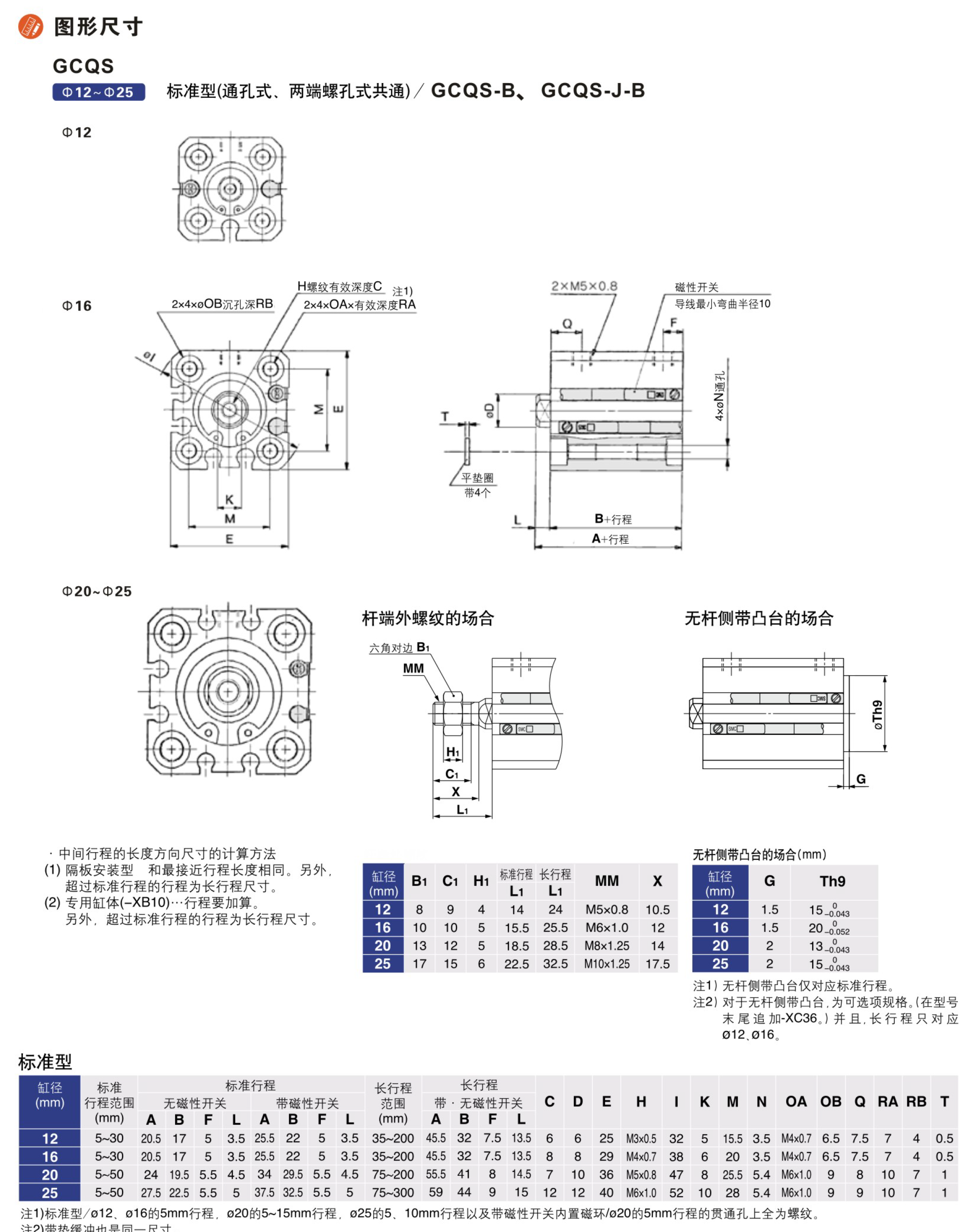

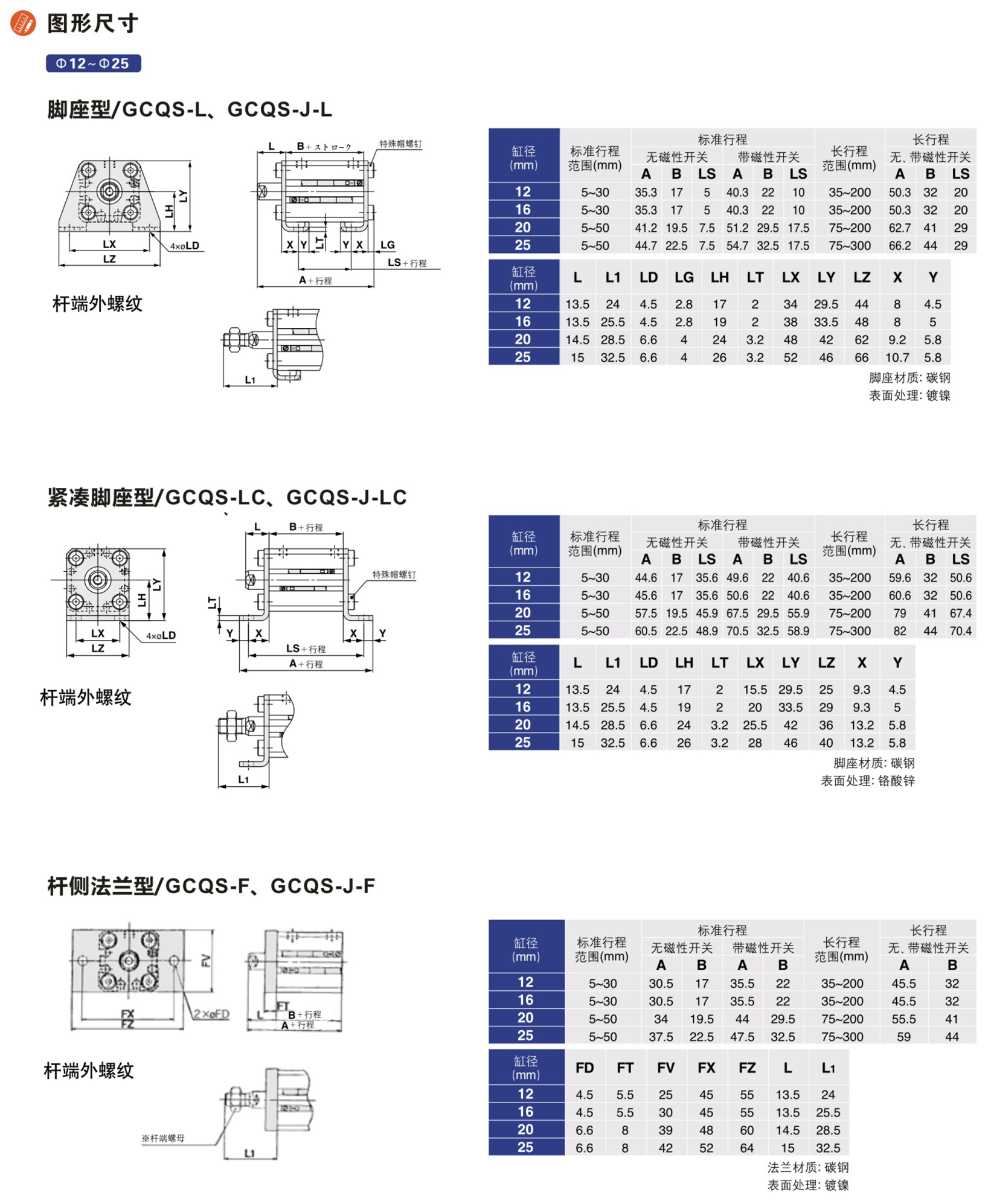

- 外形尺寸
- 技术参数
- 其它说明
○ 缸体与后盖，活塞与活塞杆采用铆合滚包结构，连接可靠；
○ 缸体内径滚压处理后再作硬质氧化处理，耐磨。耐久性好；
○ 活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；
○ 紧凑型结构，能有效节省安装空间；
○ 多种规格的气缸型式可供选择。
| 缸径 | 12mm | 16mm | 20mm | 25mm | |
| 动作方式 | 单杆双作用 | ||||
| 使用流体 | 空气 | ||||
| 给油 | 不要（不给油） | ||||
| 耐压试验压力 | 1.5MPa | ||||
| 最低使用压力 | 1.0MPa | ||||
| 最高使用压力 | 0.07MPa | 0.05MPa | |||
| 环境及使用介质温度 | 无磁性开关：-10°C~70°C（但未冻结） 带磁性开关：-10°C~60°C（但未冻结） | ||||
| 缓冲 | 无、垫缓冲※ | ||||
| 杆端螺纹 | 内螺纹 | ||||
| 行程长度允差 | 标准行程+1.0mm0 长行程+1.4mm※0 | ||||
| 使用活塞速度 | 50-500mm/s | ||||
| 允许动能 | 标准型 | 0.022J | 0.038J | 0.055J | 0.09J |
| 带垫缓冲 | 0.043J | 0.075J | 0.11J | 0.18J | |
※ 行程长度允差不含缓冲垫的变化量。
※ 长行程仅垫缓冲。
