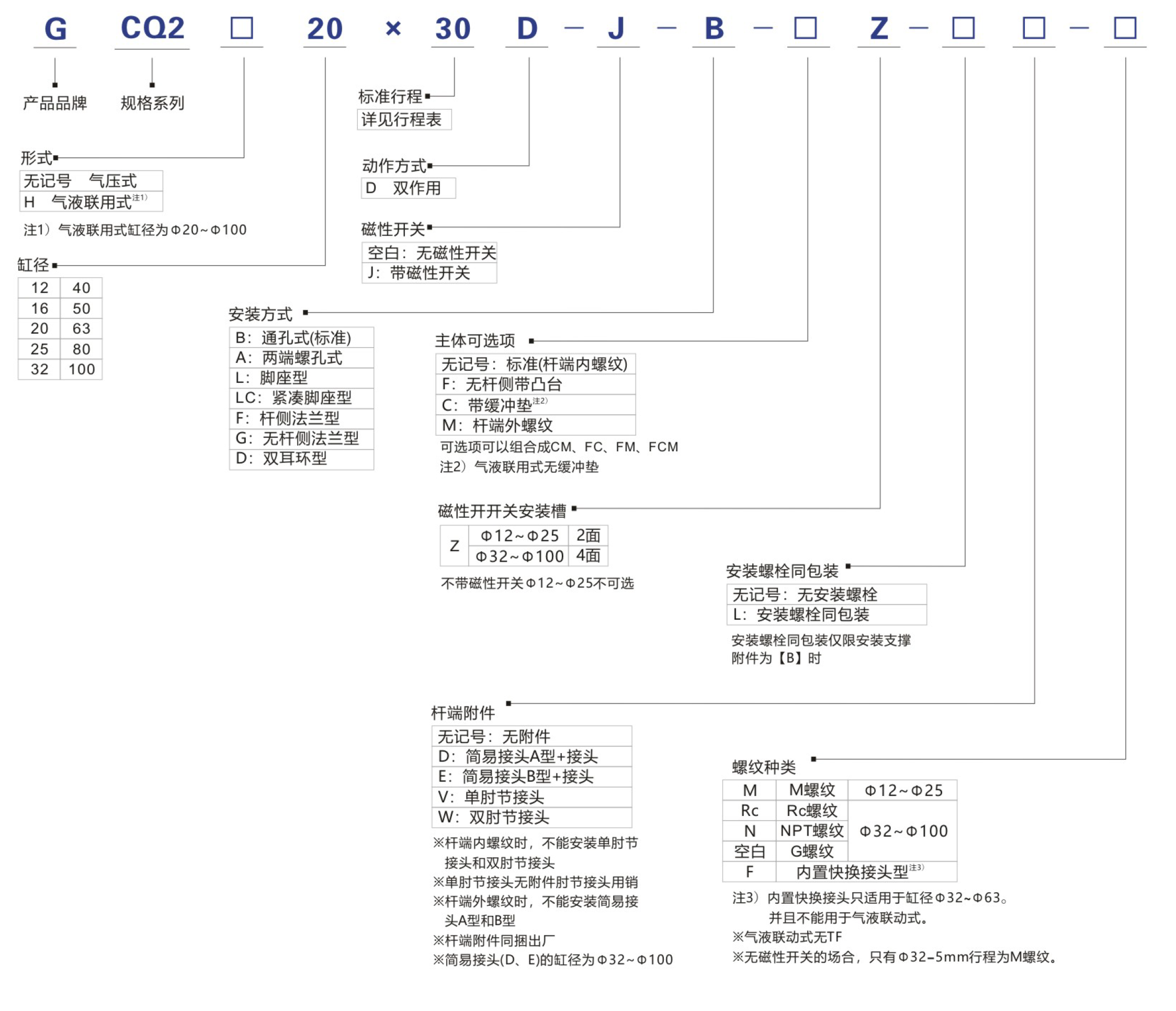

- 订购码

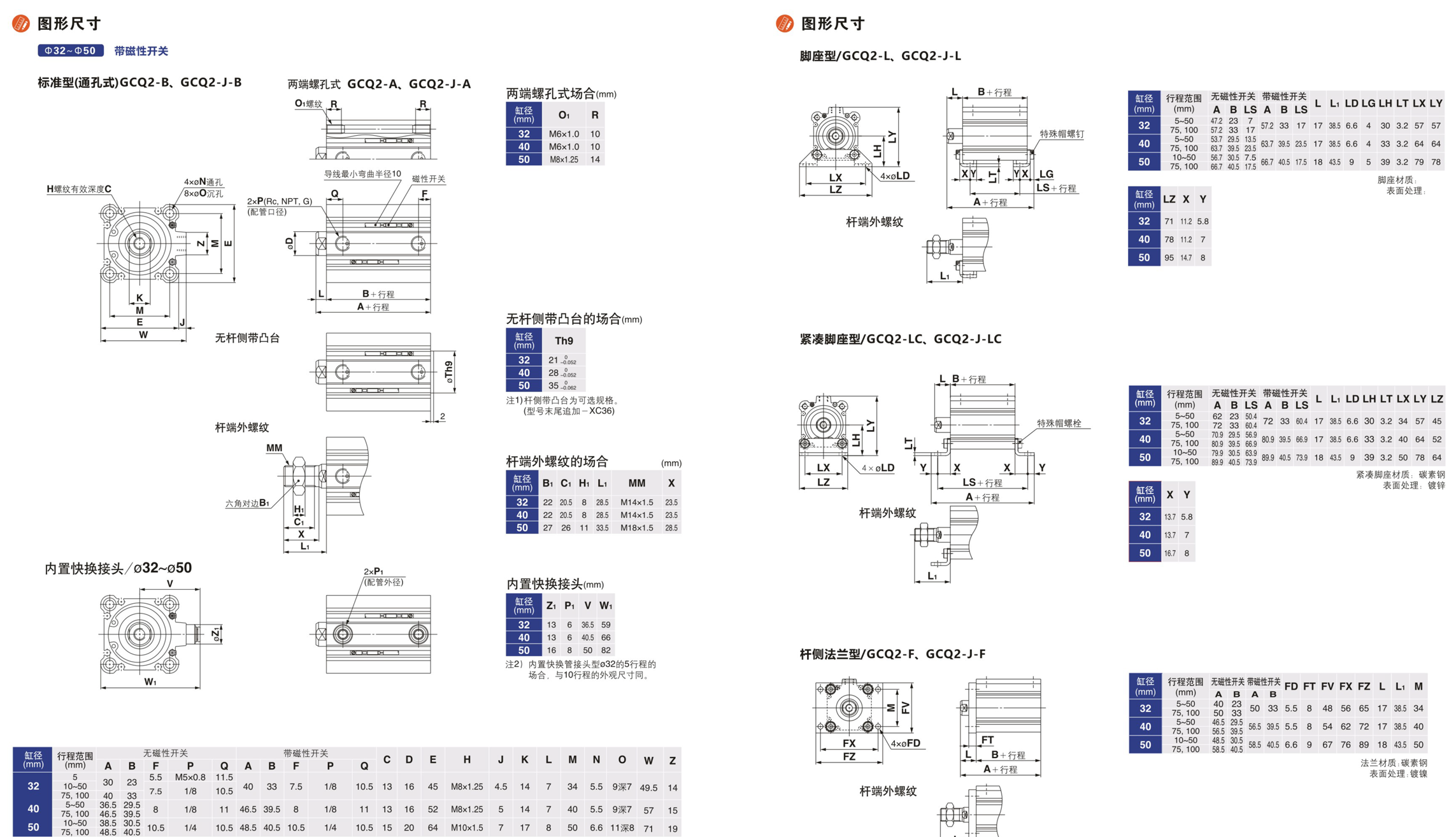

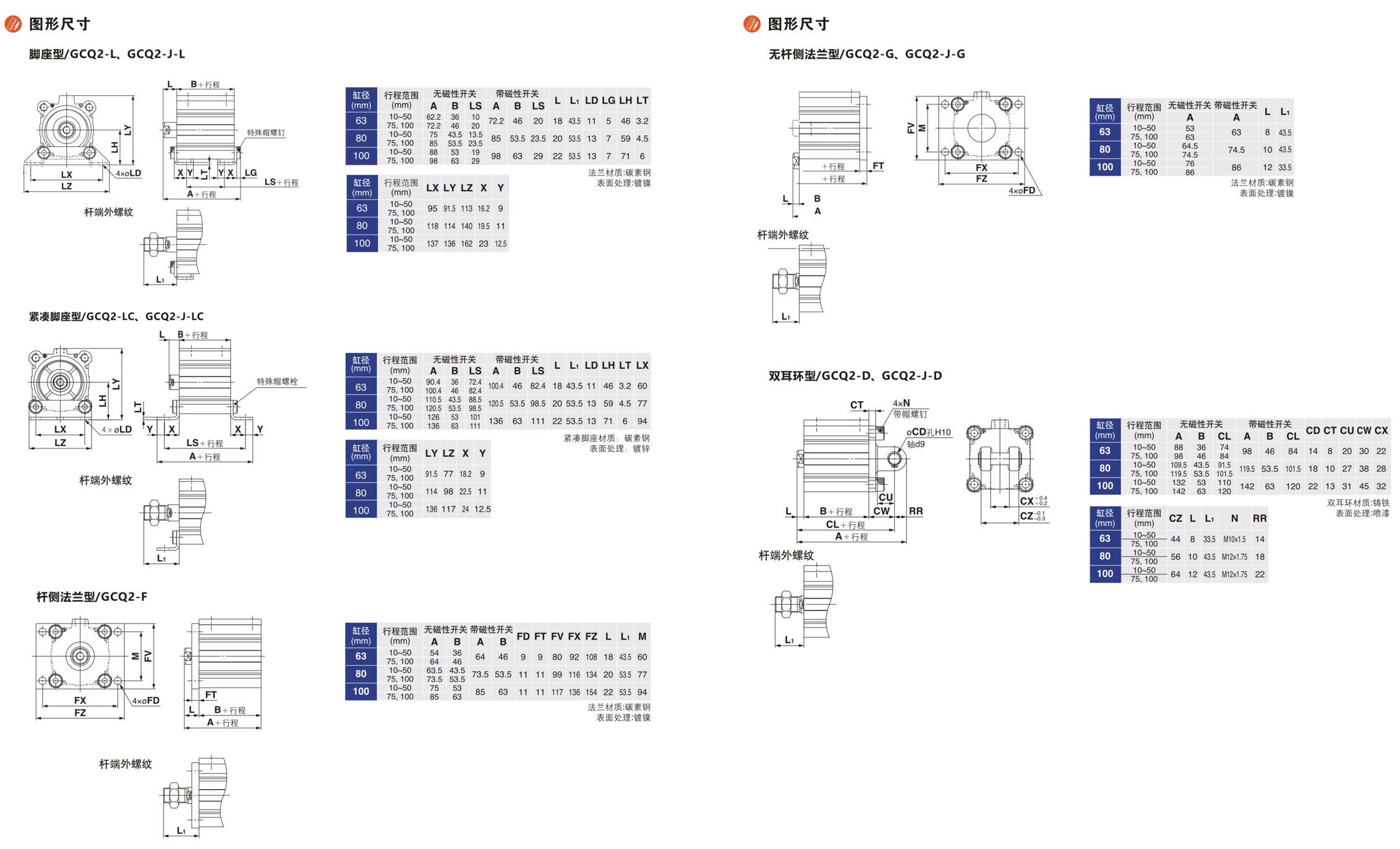

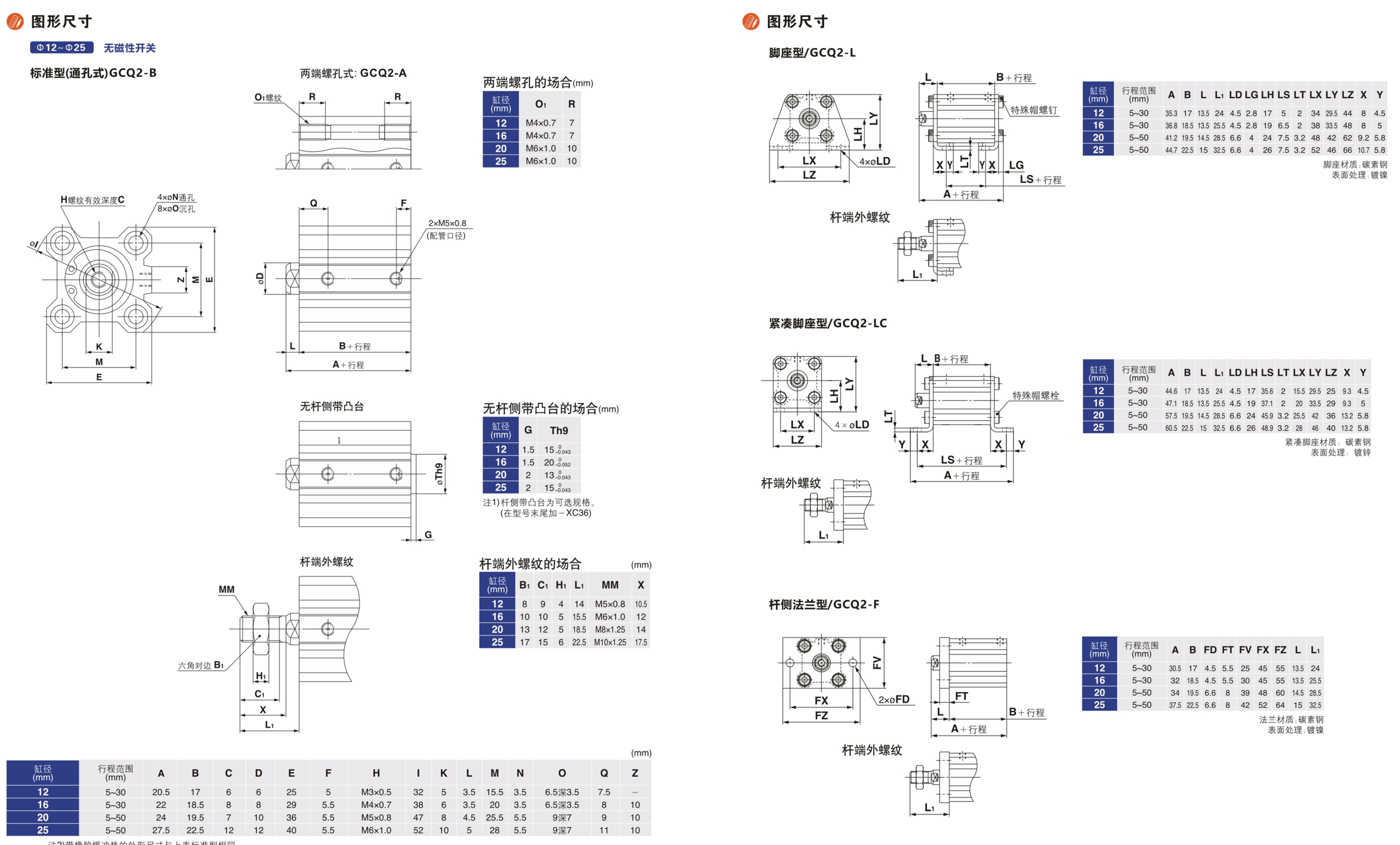

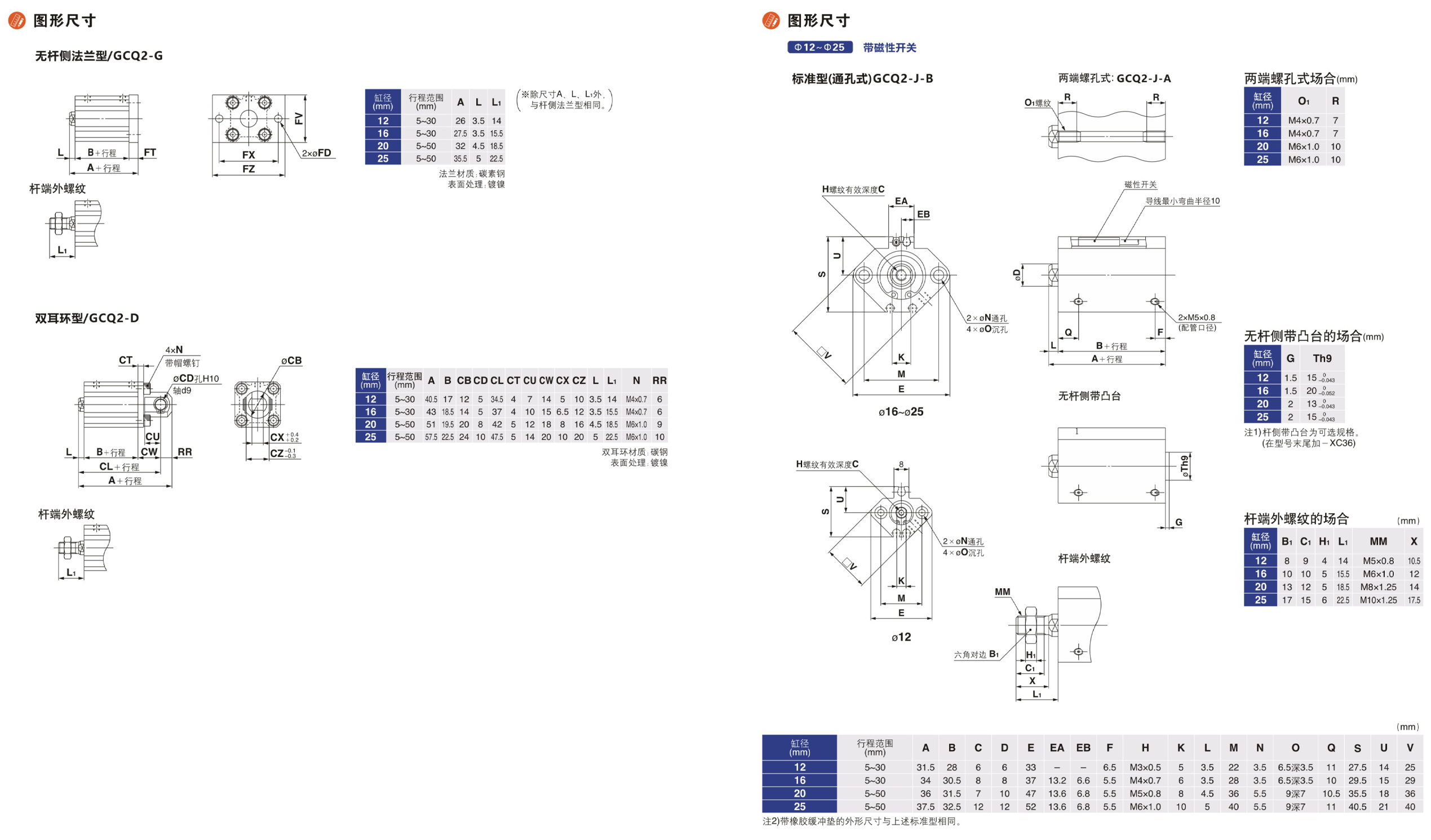

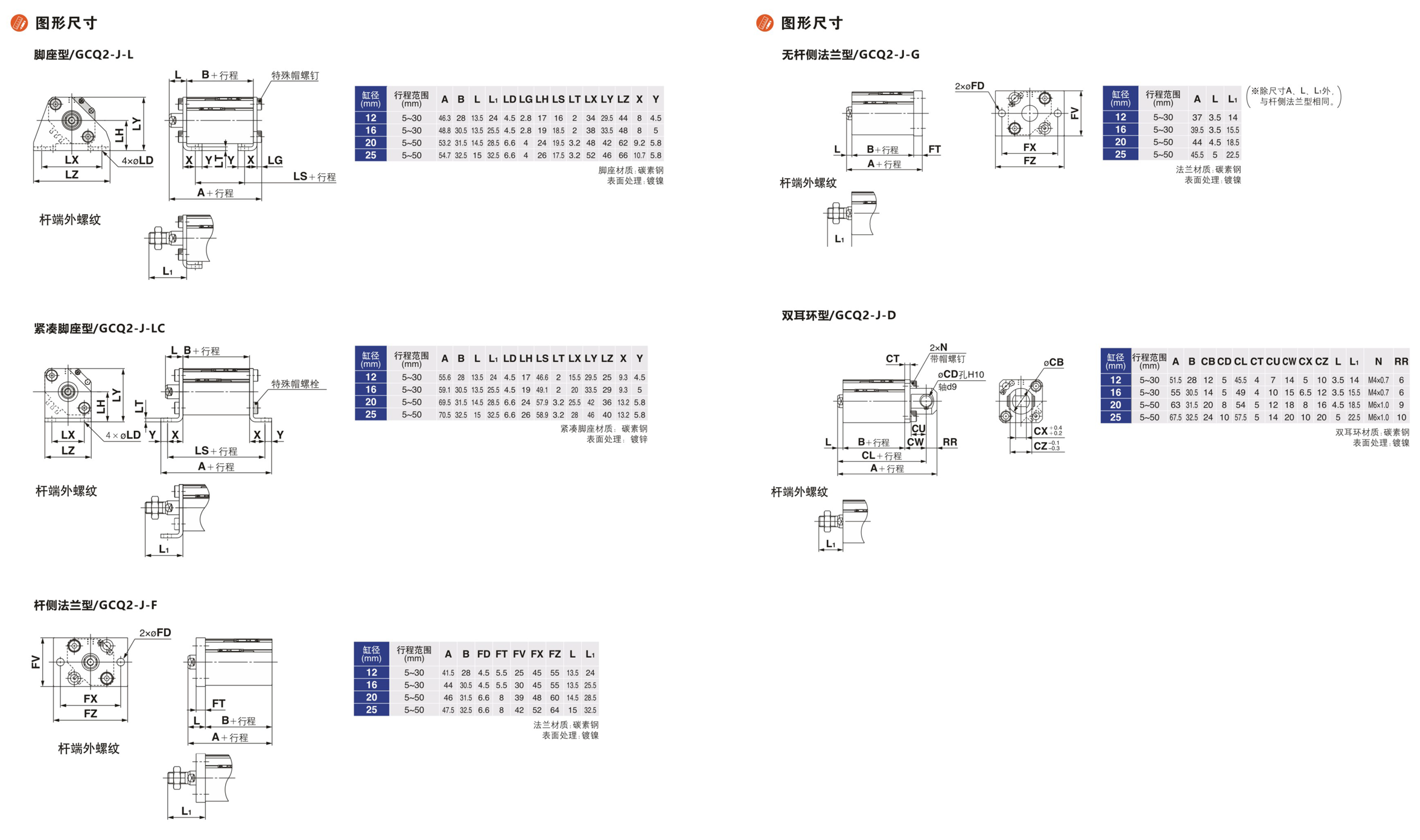

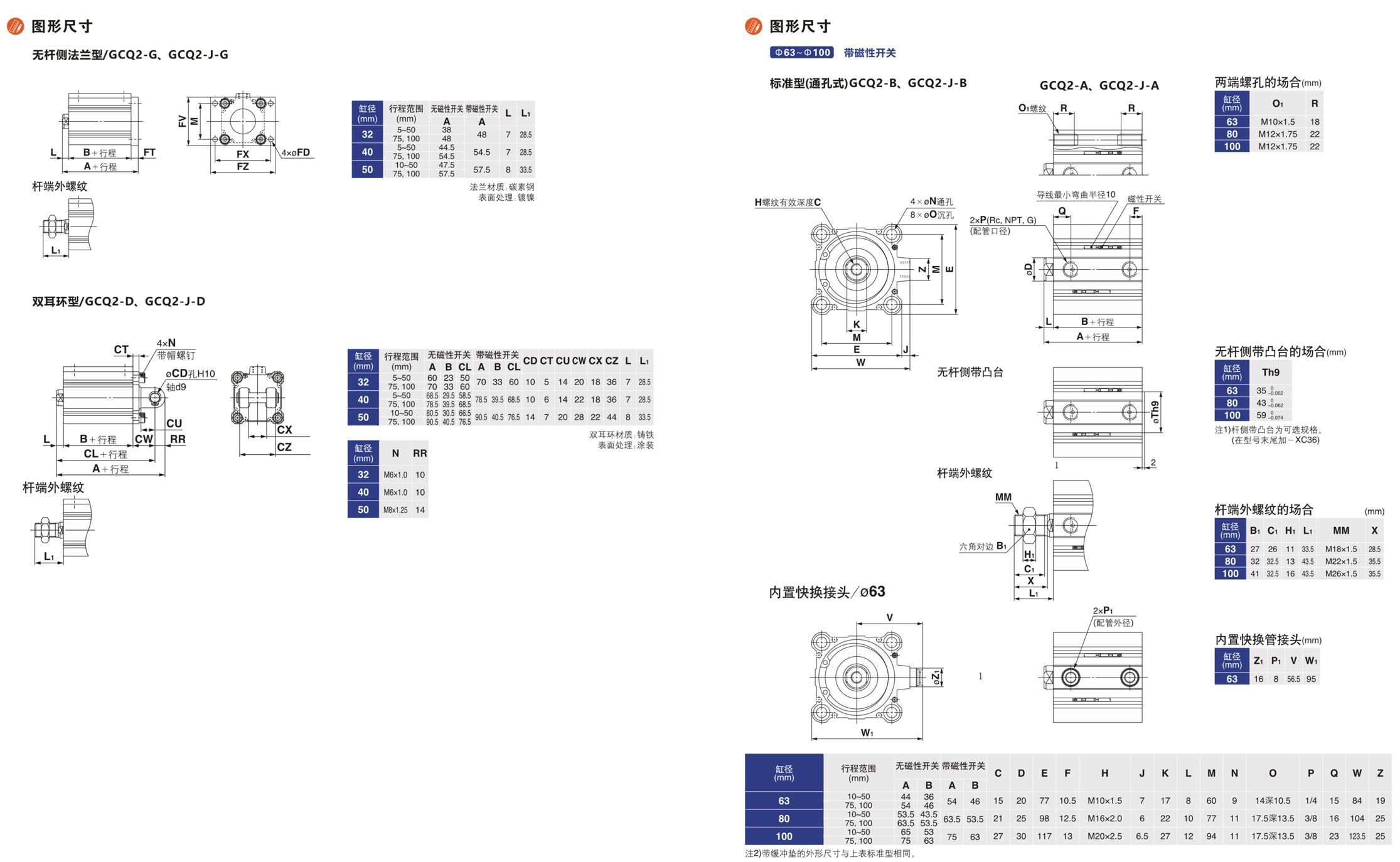

- 外形尺寸
- 技术参数
- 其它说明

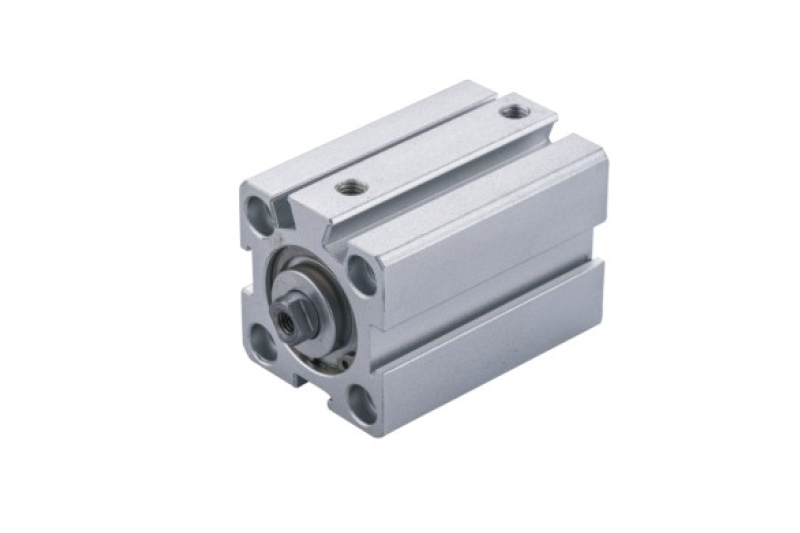

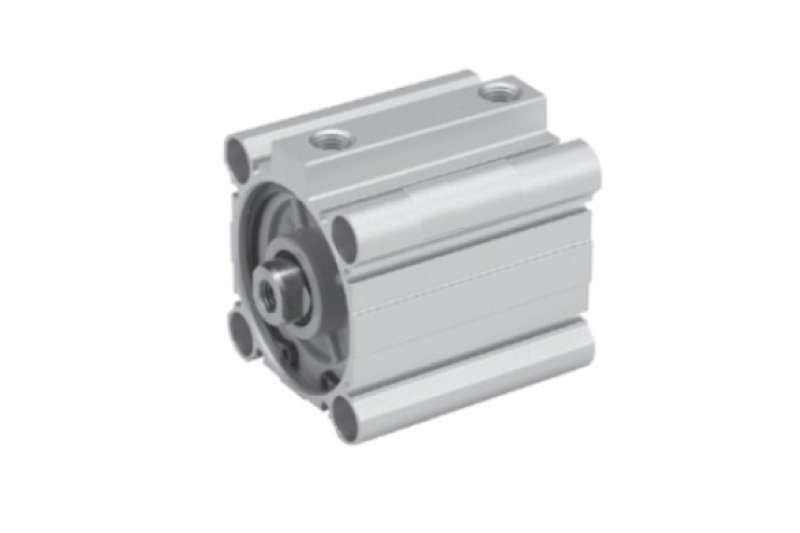

○ 缸体与后盖，活塞与活塞杆采用铆合滚包结构，连接可靠；
○ 缸体内径滚压处理后再作硬质氧化处理，耐磨。耐久性好；
○ 活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；
○ 紧凑型结构，能有效节省安装空间；
○ 多种规格的气缸型式可供选择。
气压型
| 缸径 | 12mm | 16mm | 20mm | 25mm | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | |
| 动作方式 | 单杆双作用 | ||||||||||
| 使用流体 | 空气 | ||||||||||
| 保证耐压力 | 1.5MPa | ||||||||||
| 最高使用压力 | 1.0MPa | ||||||||||
| 最低使用压力 | 0.07MPa | 0.05MPa | |||||||||
| 环境及使用介质温度 | 无磁性开关-10°C~70°C（但未冻结） 带磁性开关 -10°C~60°C（但未冻结） | ||||||||||
| 给油 | 不要（不给油） | ||||||||||
| 使用活塞速度 | 50-500mm/s | ||||||||||
| 允许动能 | 标准型 | 0.022J | 0.038J | 0.055J | 0.09J | 0.15J | 0.26J | 0.46J | 0.77J | 1.36J | 2.27J |
| 带橡胶缓冲垫 | 0.043J | 0.075J | 0. 115J | 0.18J | 0.29J | 0.52J | 0.91J | 1.54J | 2.71J | 4.54J | |
| 行程长度允差 | +1.0mm 注）0 | ||||||||||
注）行程长度容许差不含缓冲垫的变化量。
气液联用型
| 缸径 | 20mm | 25mm | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | |
| 动作方式 | 单杆双作用 | ||||||||
| 使用流体 | 透平油注） | ||||||||
| 保证耐压力 | 1.5MPa | ||||||||
| 最高使用压力 | 1.0MPa | ||||||||
| 最低使用压力 | 0.18MPa | 0.1MPa | |||||||
| 环境及使用介质温度 | 5°C~60°C | ||||||||
| 使用活塞速度 | 5-50mm/s | ||||||||
| 缓冲 | 无 | ||||||||
| 行程长度允差 | +1.0mm 0 | ||||||||
