气动执行器

气动执行器在新技术、新材料、新工艺和创新观念的基础上进行研制、开发、设计而成。

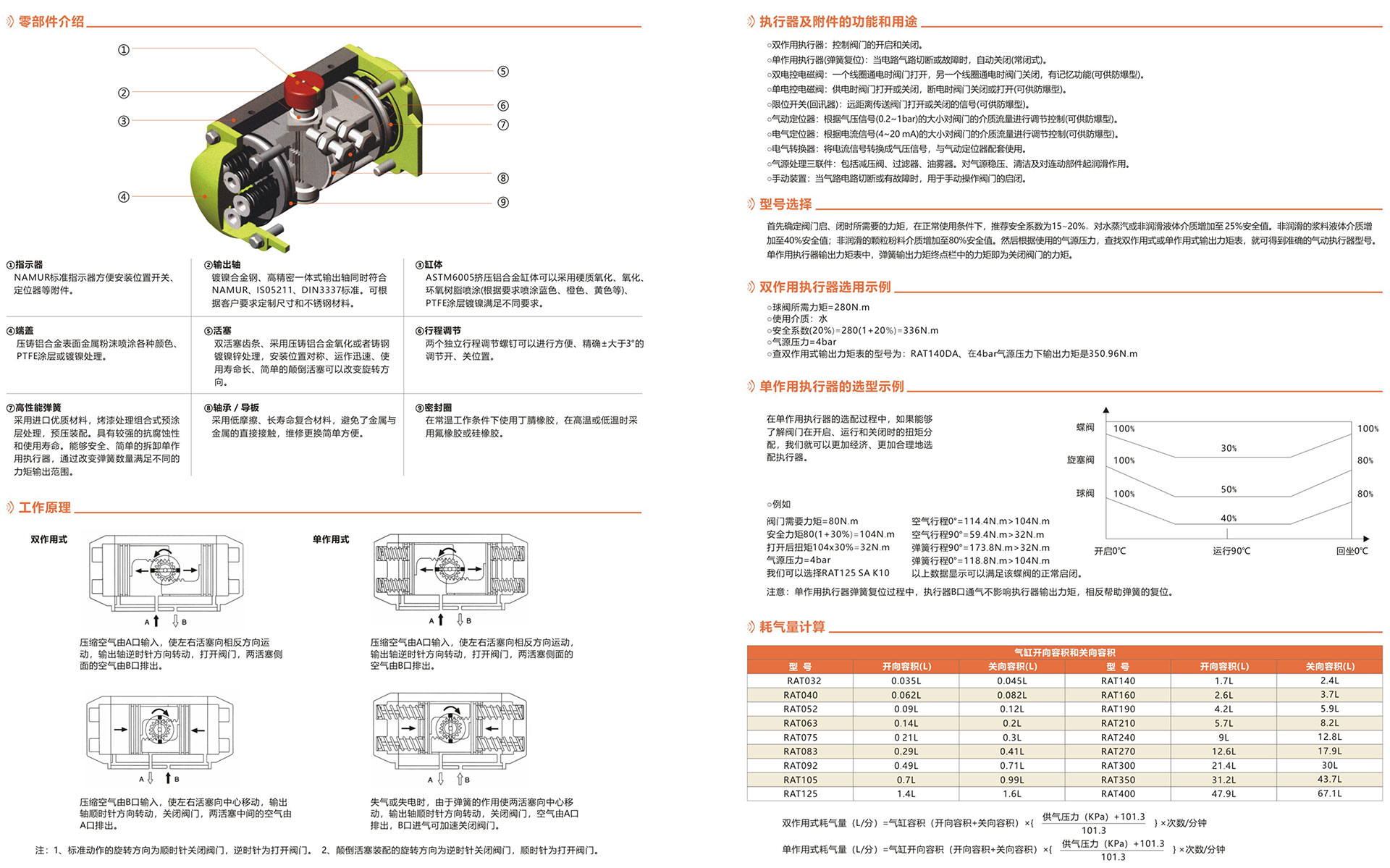

设计特点

● 全面符合最新的国际规范：IS05211/DIN3337和VD/DE3845、NAMUR标准。

● 挤压的高强度铝制缸体，内表面经细磨及硬质阳极氧化处理，使用寿命长，摩擦系数低、动作迅速。

● 优美紧凑、现代化的造型，多规格的系列产品使选型更经济实惠。

● 所有活动表面均选用高质量的轴承，低摩擦、长寿命、无噪音。

● 对于部分回转执行机构，没有可调末端止动装置时，90角行程的标准公差应为+2°/0°。

● 对于在一个或两个方向上具有可调止动装置的部分回转执行机构，应说明角行程调节范围，每一端可调行程不小于3°。

● 外部结构一样的执行器有双作用式和单作用式（弹簧复位）供选择，便于安装输出的所有附件。

● NAMUR标准的多功能位置指示器可视化指示。

● 预压负荷弹簧，安装、拆卸安全、方便。

● 活塞和端盖采用压铸铝合金，强度高、重量轻。

● 改变密封件材料，可应用于高温或低温场合。

● 根据需要可提供多种角行程（例如:120、135、180等）和三位式气动执行器。

● 不需要连接板，可直接安装电磁阀。

执行器及附件的功能和用途

● 双作用执行器：控制阀门的开启和关闭。

● 单作用执行器（弹簧复位）：当电路气路切断或故障时，自动关闭（常闭式）。

● 双电控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时阀门关闭，有记忆功能（可供防爆型）。

● 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开（可供防爆型)。

● 限位开关（回讯器）：远距离传送阀门打开或关闭的信号（可供防爆型）。

● 气动定位器：根据气压信号(0.2~1bar)的大小对阀门的介质流量进行调节控制（可供防爆型）。

● 电气定位器：根据电流信号(4~20 mA)的大小对阀门的介质流量进行调节控制（可供防爆型）。

● 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用。

● 气源处理三联件：包括减压阀、过滤器、油雾器。对气源稳压、清洁及对连动部件起润滑作用。

● 手动装置：当气路电路切断或有故障时，用于手动操作阀的启闭。

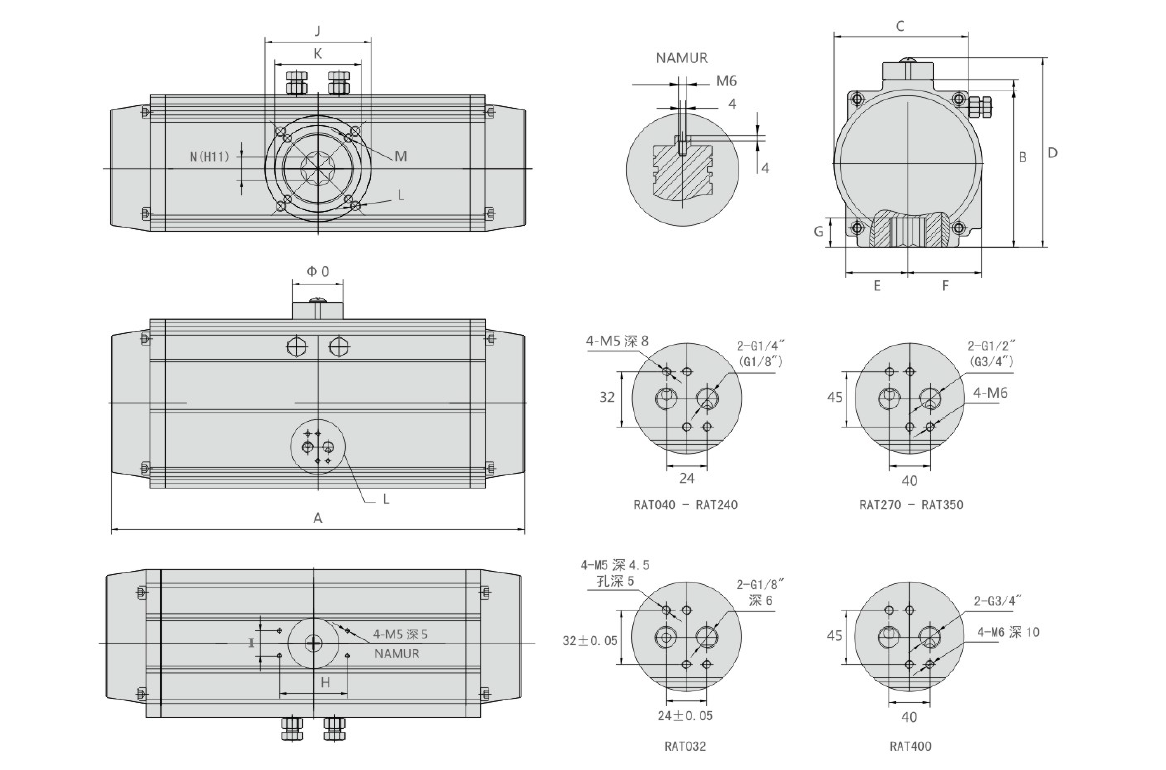

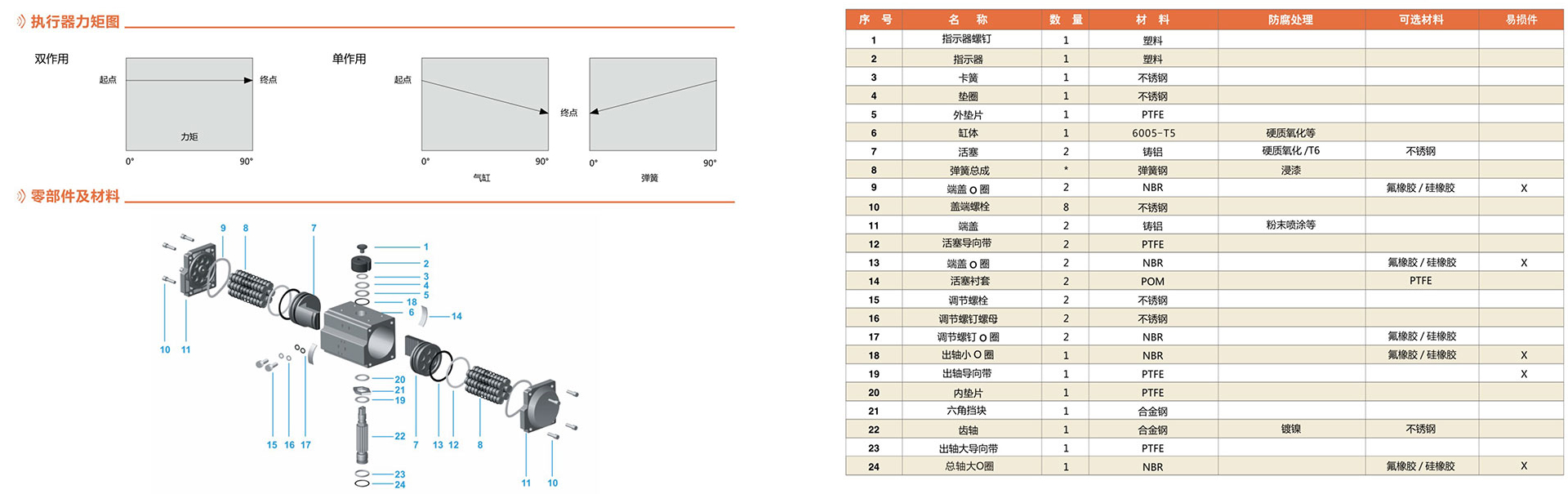

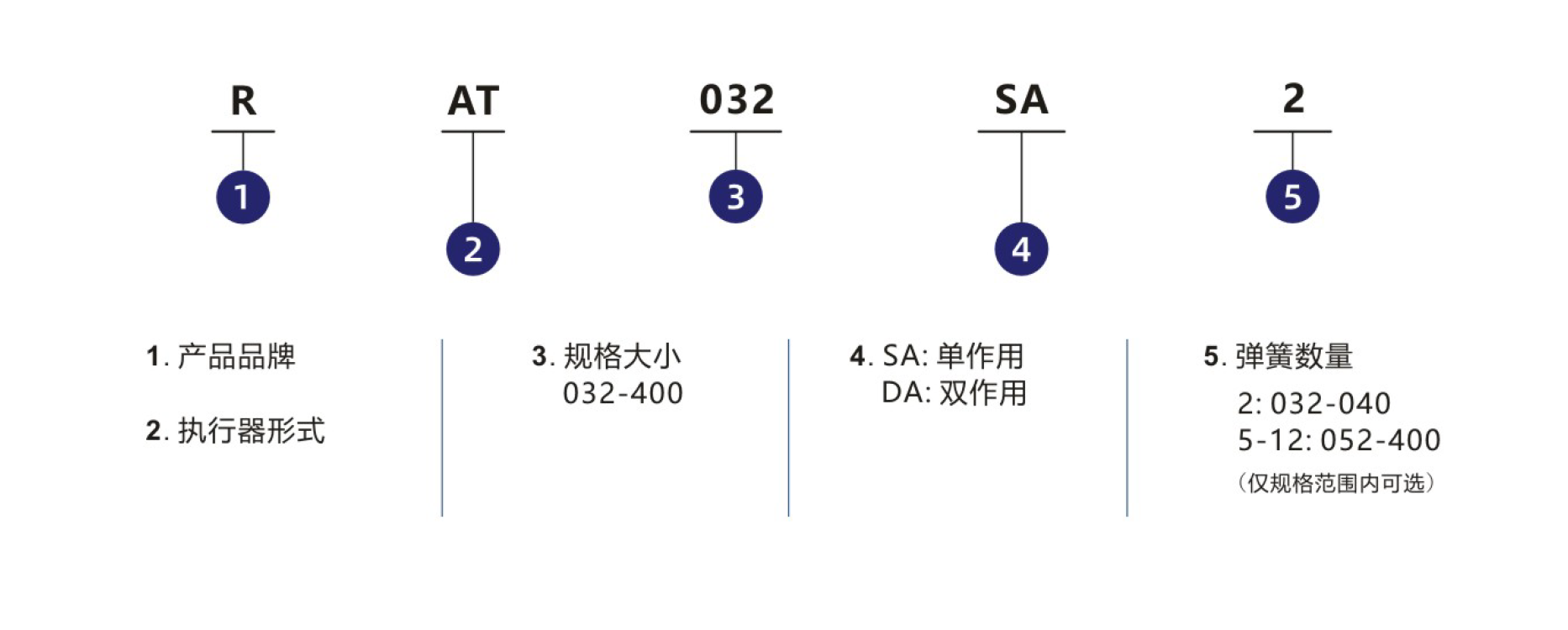

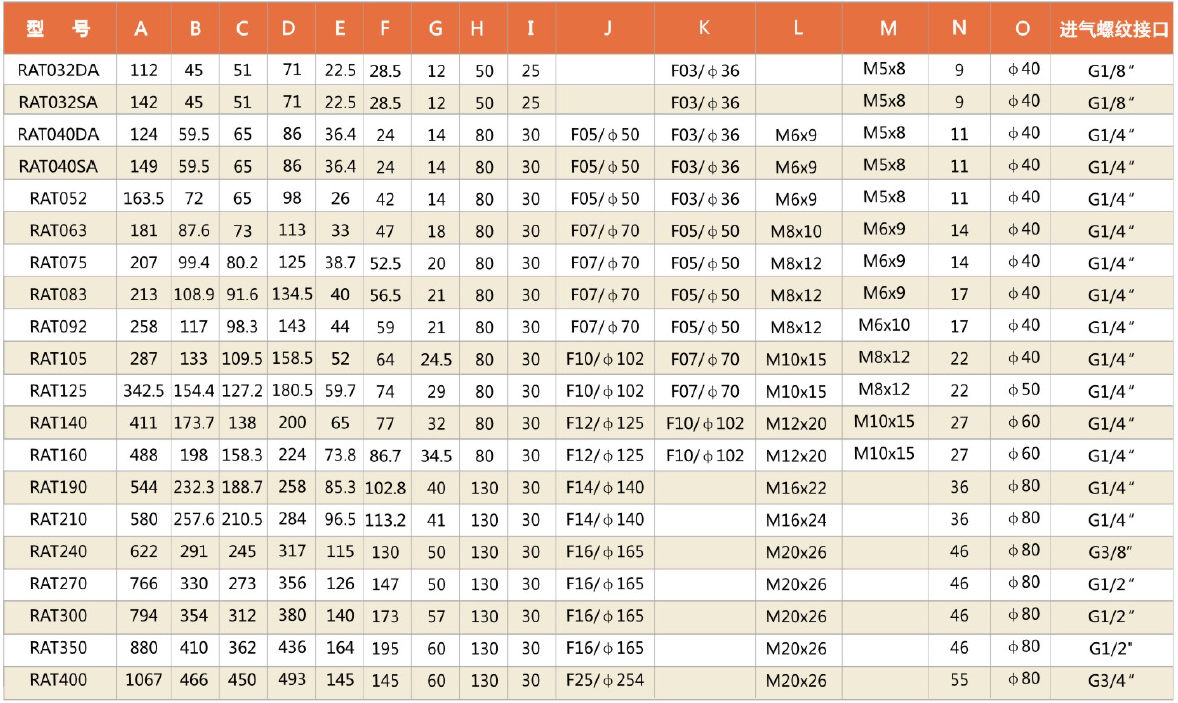

型号选择

首先确定阀门启、闭时所需要的力矩，在正常使用条件下，推荐安全系数为15~20%。对水蒸汽或非润滑液体介质增加至25%安全值。非润滑的浆料液体介质增加至40%安全值;非润滑的颗粒粉料介质增加至80%安全值。然后根据使用的气源压力，查找双作用式或单作用式输出力矩表，就可得到准确的气动执行器型号。单作用执行器输出力矩表中，弹簧输出力矩终点栏中的力矩即为关闭阀门的力矩。

双作用执行器选用示例

● 球阀所需力矩=280N.m

● 使用介质：水

● 安全系数(20%)=280(1+20%)=336N.m

● 气源压力=4bar

● 查双作用式输出力矩表的型号为：RAT140DA、在4bar气源压力下输出力矩是350.96N.m

单作用执行器选用示例

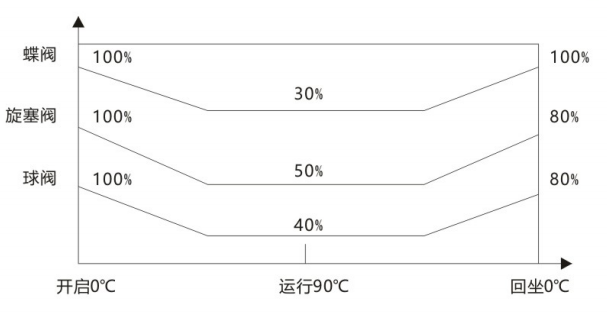

在单作用执行器的选配过程中，如果能够了解阀门在开启、运行和关闭时的扭矩分配，我们就可以更加经济、更加合理地选配执行器。

● 例如
