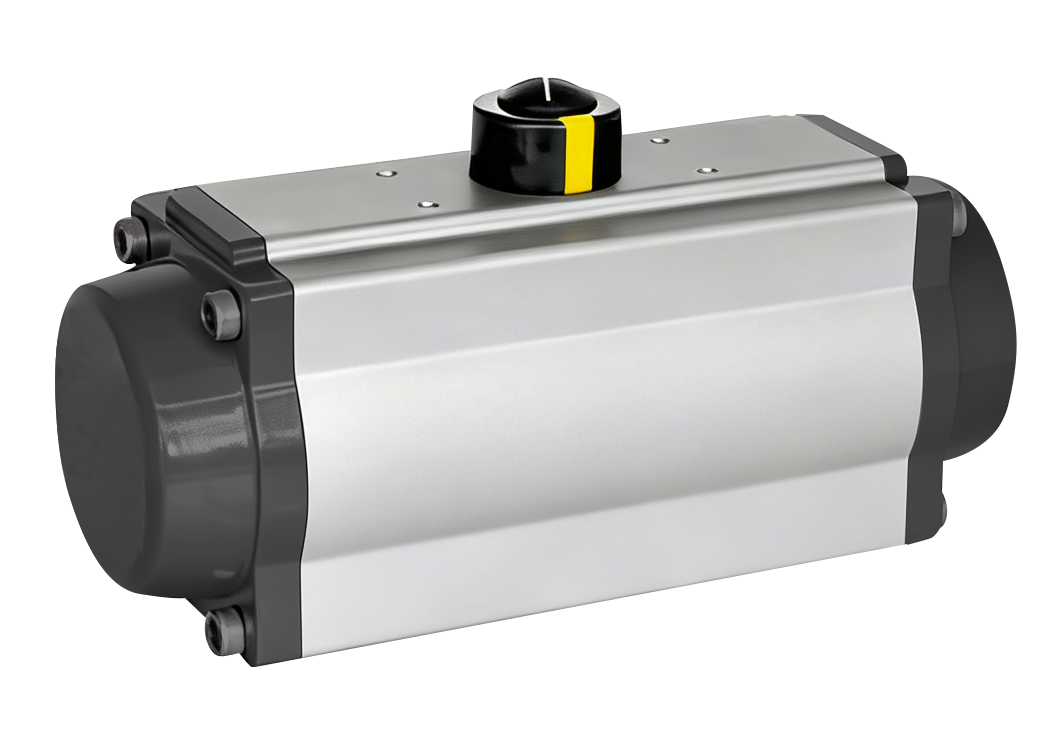

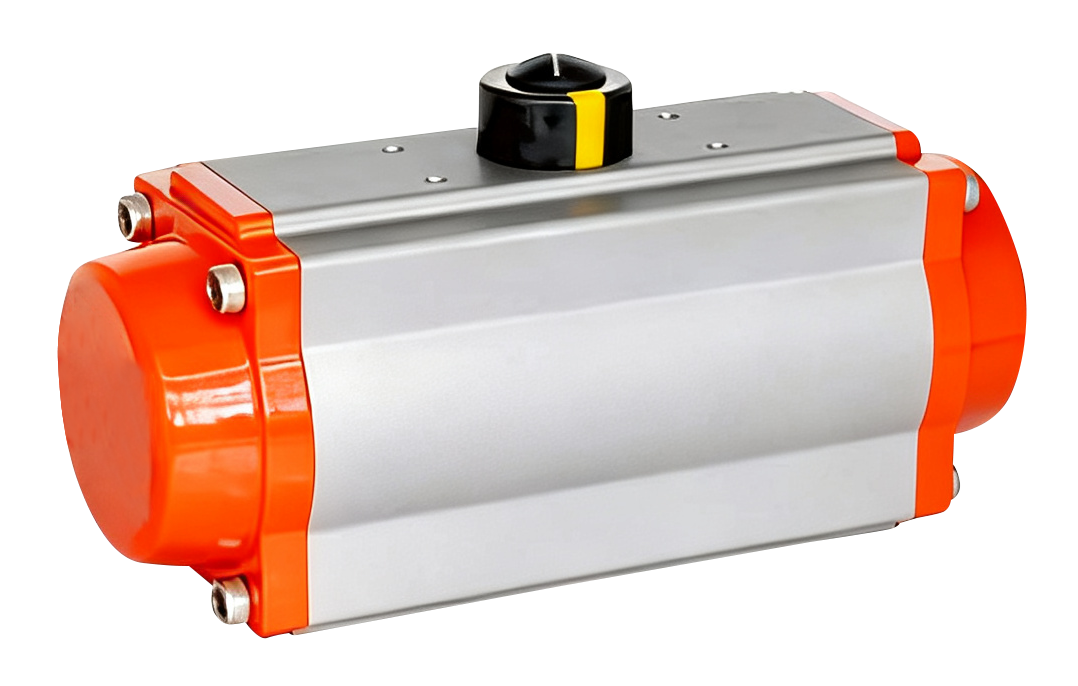

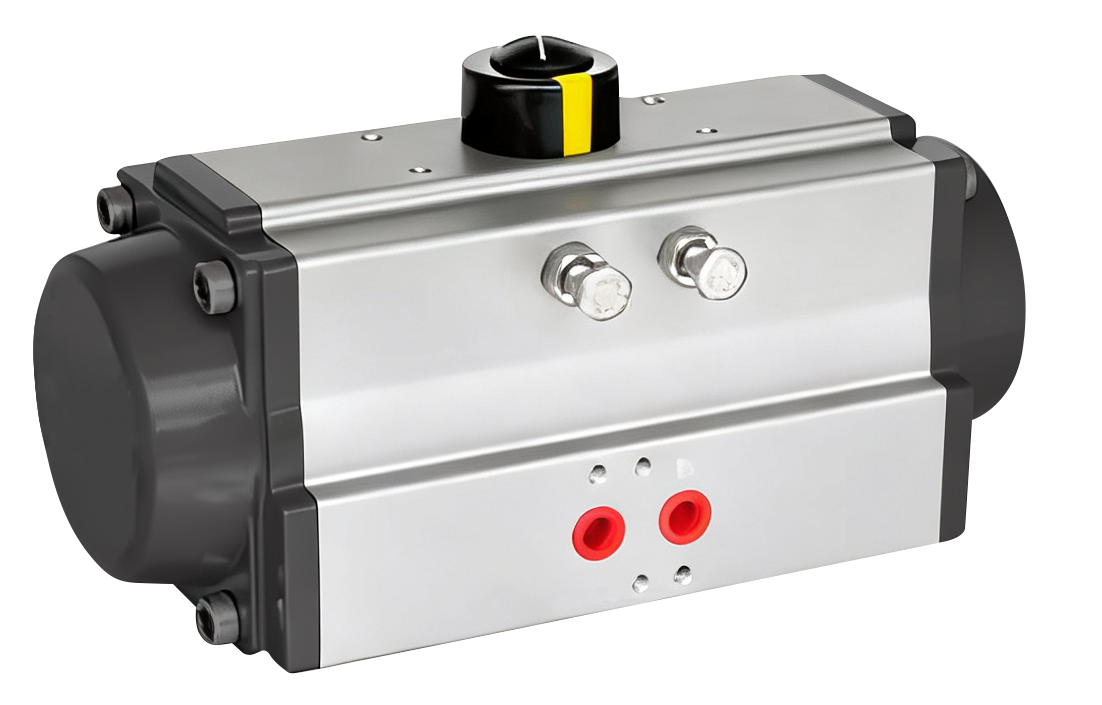

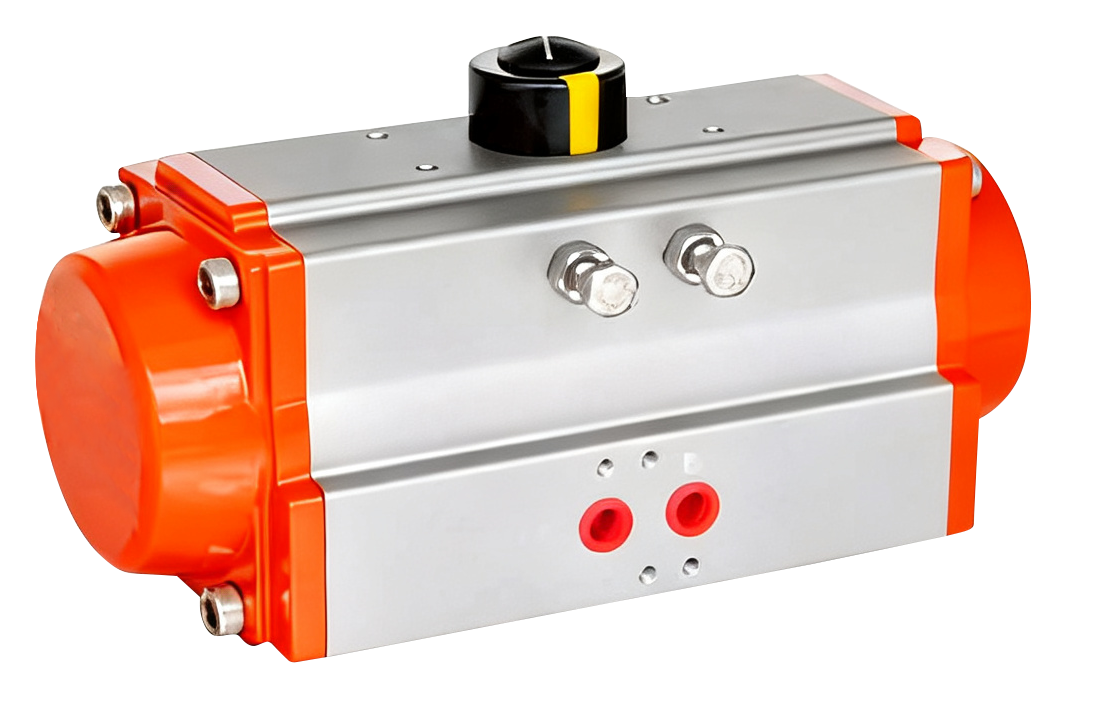

气动执行器

型号：RATE系列

综合使用先进的精密加工设备、优质材料、工业美术设计技术。经过严格测试、生产线优化，使得该系列执行器具有运行平稳可靠、工作寿命长、可调范围大、防腐性能高、选型灵活、经济实惠等优点。

在线咨询立即询盘文档下载

扫码分享

产品简介

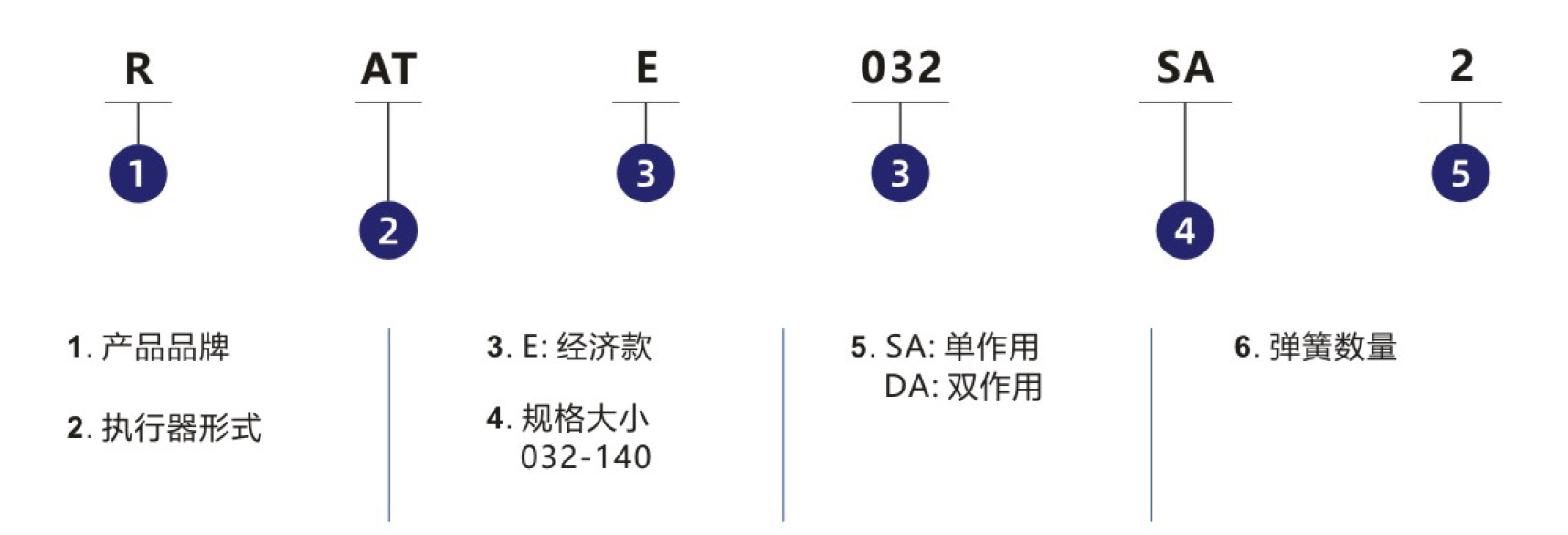

订购码

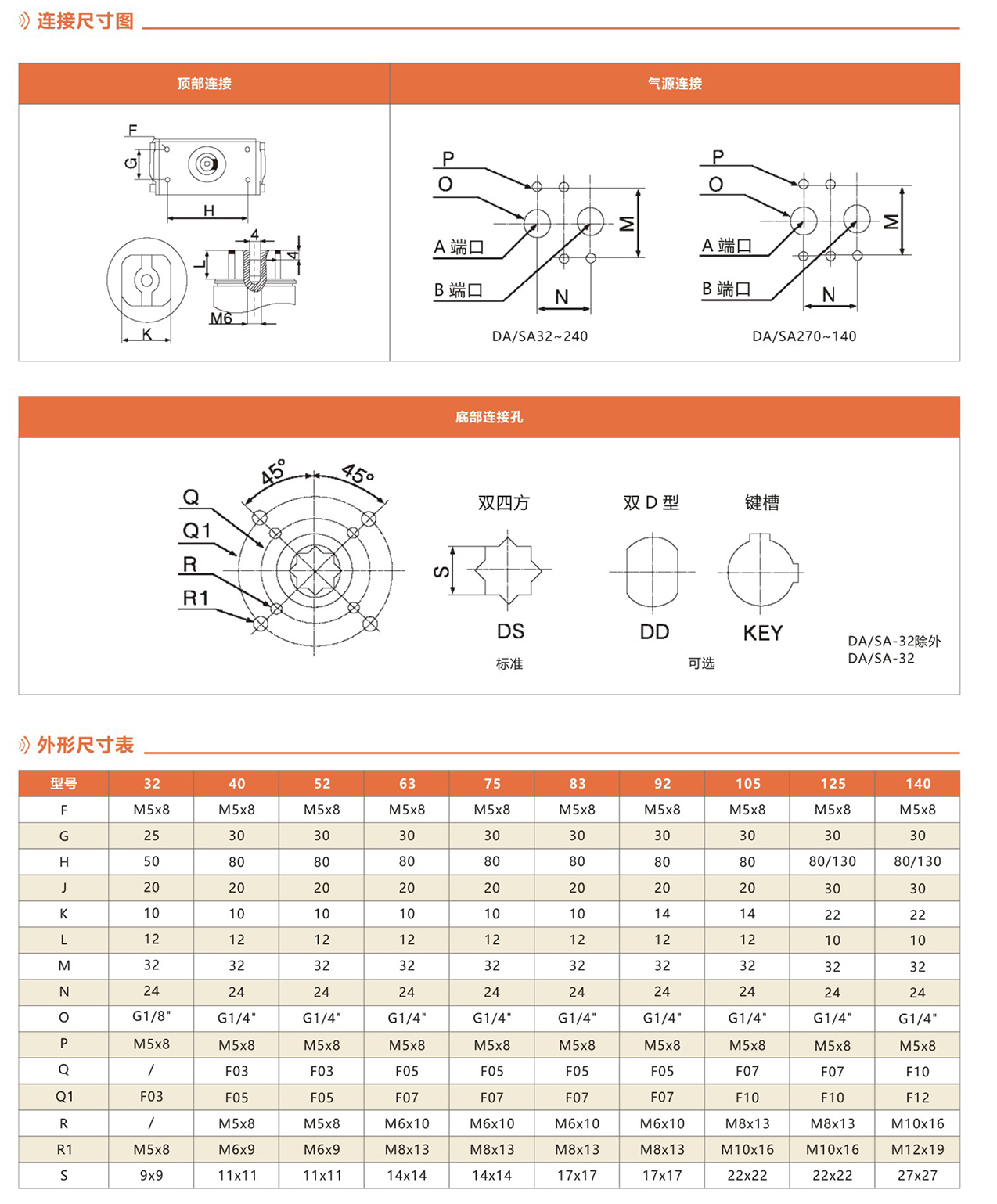

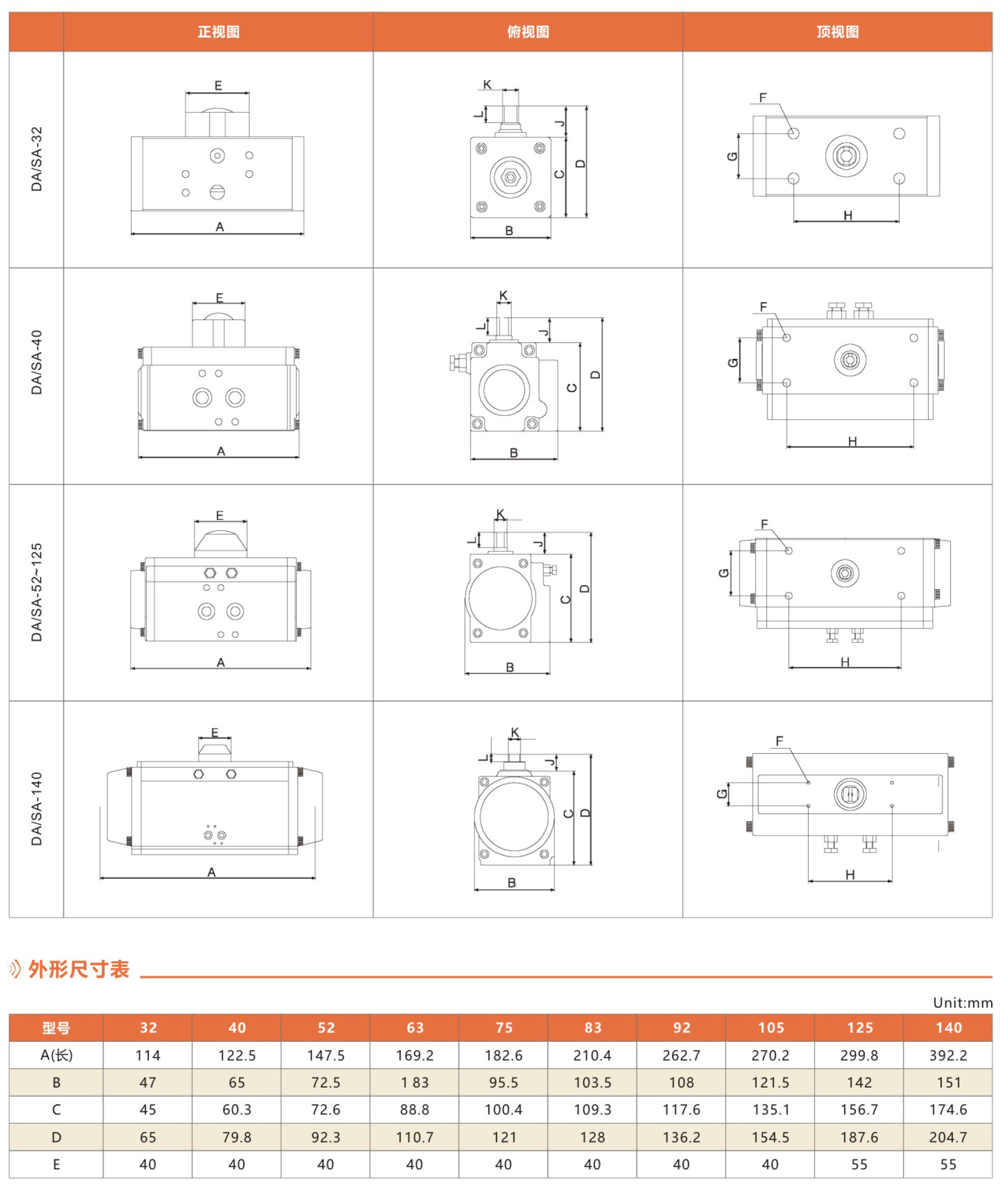

外形尺寸
技术参数
其它说明

设计特点

● 活塞表面经过CNC加工，精度更高，运行更平稳，性能更可靠。

● 优化了执行器端盖95°限位功能，无需另外使用安装螺栓进行端盖限位，使产品可靠性提高。

● 预压装配的弹簧采用优质材料，涂层处理，具有较强的抗腐蚀性和使用寿命。

● 多功能指示器，现场可视，符合VDI/VDE384S、NAMUR标准槽，便于安装位置开关、定位器等附件。

● 两个独立的行程调节螺栓，非常方便对开位，关位进行精确的调节（±3°以上）。

● 镍磷合金、高精度一体式驱动轴，符合NAMUR、ISO5211/DIN3337标准。

● 执行器整体长度偏短，紧凑，安装方便，节省空间。

● 可以根据不用的环境（高温、低温）场合选择不同的密封件。

● 经济款执行器性能与常规款一致，在不降低性能的条件下更经济更实惠。

RATE 单作用执行器输出力矩

气源克服弹簧输出力矩
气源压力		2.5Bar		3Bar		4Bar		5Bar		6Bar		7Bar		8Bar		弹簧输出扭矩
型号	弹簧根数	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	90°	0°
型号	弹簧根数	开始	结束	开始	结束	开始	结束	开始	结束	开始	结束	开始	结束	开始	结束	开始	结束
SA52	5	5.7	3.8	7.6	5.7											6.2	4.3
	6	4.9	2.5	6.9	4.5	10.9	8.5									7.4	5.0
	7	4.0	1.3	6.0	3.3	9.8	7.3	14.0	10.4							8.6	5.9
	8			5.2	2.0	9.2	6.0	13.2	9.1	17.2	14.1					9.9	6.7
	9			4.3	0.8	8.3	4.8	12.3	7.9	16.3	12.8	20.3	16.8			11.1	7.6
	10					7.4	3.6	11.5	6.7	15.5	11.6	19.5	15.6			12.4	8.5
	11					6.6	2.3	10.6	5.4	14.6	10.4	18.6	14.3	22.6	18.3	13.6	9.3
	12							9.7	4.2	13.8	9.1	17.8	12.2	21.8	17.1	14.8	10.2
SA63	5	11.4	7.7	10.5	11.4	22.3	14.9									10.4	6.8
	6	10.1	5.7	13.6	9.3	20.9	16.6	28.3	23.9							12.5	8.2
	7	8.6	3.6	12.5	7.2	19.5	14.5	26.8	21.9							14.6	9.6
	8			10.9	5.1	18.2	12.4	25.5	19.8	32.8	27.0	40.1	34.3			16.7	10.9
	9					16.8	10.4	24.1	17.7	31.4	24.9	38.7	32.2			18.8	12.3
	10					1.4	8.2	22.8	15.6	30.0	22.8	37.3	30.1	44.7	37.4	20.9	13.7
	11							21.5	13.5	28.7	20.7	36.0	28.0	43.3	35.3	22.9	15.0
	12							20.0	11.4	27.3	18.6	34.6	25.9	41.9	33.3	25.0	16.4
SA75	5	14.5	10.6	19.4	15.5	29.5	25.7									14.5	10.5
	6	12.4	7.6	17.3	12.6	27.4	22.7	37.5	32.8							17.4	12.7
	7	10.4	4.8	15.2	9.7	25.3	19.9	35.4	29.9							20.3	14.8
	8			13.1	6.8	23.1	16.9	33.3	27.0	43.2	37.0	53.3	47.0			23.2	16.9
	9					21.0	14.1	31.2	24.1	41.1	34.1	51.2	44.2			26.1	19.0
	10					19.0	11.1	28.8	21.2	39.0	31.2	49.1	41.2	59.1	51.2	29.0	21.1
	11							27.0	18.3	37.0	28.3	47.0	38.4	57.0	48.4	31.9	23.2
	12							24.9	15.4	34.9	25.4	44.9	35.4	54.9	45.4	34.7	25.3
SA83	5	23.3	16.1	31.1	24.0	46.8	39.7									23.0	15.8
	6	20.1	11.5	28.0	19.3	43.7	35.1	59.4	50.7							27.6	19.0
	7	17.0	6.9	24.8	14.8	40.5	30.5	56.2	45.2							32.2	22.1
	8			21.7	10.1	37.4	25.8	53.1	41.5	68.8	57.2	84.5	72.9			36.8	25.3
	9					34.2	21.3	49.9	37.0	65.6	52.6	81.2	68.3			41.4	28.5
	10					31.0	16.6	46.7	32.3	62.4	48.0	78.1	63.7	93.8	79.3	46.0	31.6
	11							43.6	27.7	59.3	43.4	75.0	59.1	90.6	74.8	50.6	34.6
	12							40.4	23.2	56.1	38.9	71.7	54.5	87.4	70.2	55.2	38.0
SA92	5	33.1	22.0	44.2	33.2	66.8	55.9									34.4	23.3
	6	28.4	15.2	39.6	26.4	62.2	49.0	84.8	71.6							41.2	28.0
	7	23.8	8.2	34.9	19.4	57.5	42.1	80.2	64.7							48.1	32.7
	8			31.3	12.6	52.9	35.2	75.5	57.9	98.1	80.5	120.7	103.0			55.0	37.3
	9					48.2	28.4	70.9	51.0	93.5	73.6	116.0	96.1			61.9	42.0
	10					43.6	21.5	66.2	44.1	88.8	66.7	111.3	89.2	134.0	111.8	68.7	46.7
	11							61.5	37.2	84.1	59.9	106.6	82.4	129.2	105.0	75.6	51.4
	12							56.8	30.4	79.4	53.0	101.9	75.5	124.5	98.1	82.5	56.0
SA105	5	51.1	33.4	67.5	49.9	100.6	83.0									49.2	31.6
	6	44.7	23.5	61.1	40.0	94.2	73.2	127.3	106.2							59.1	38.0
	7	38.4	13.7	54.9	30.3	87.9	63.4	121.0	96.4							68.9	44.3
	8			48.5	20.4	81.6	53.5	114.7	86.5	147.7	119.0	180.8	152.7			78.7	50.6
	9					75.3	43.7	108.4	76.8	141.5	109.0	174.5	142.9			88.6	56.9
	10					68.9	33.4	102.0	66.5	135.1	99.6	168.2	132.6	201.2	165.7	98.4	63.3
	11							95.7	57.0	128.7	90.1	161.8	123.1	194.8	156.2	108.3	69.6
	12							89.4	47.5	122.5	80.6	155.5	113.6	188.6	146.7	118.1	75.9
SA125	5	73	47	98	72	148	122									79	52
	6	63	31	88	56	138	107	188	157							94	63
	7	52	15	77	40	127	90	178	141							110	73
	8			67	25	117	75	167	125	217	176	268	226			125	84
	9					107	59	157	109	207	159	257	210			141	94
	10					96	44	146	94	196	144	247	194	297	245	157	105
	11							136	78	186	128	236	178	286	228	173	115
	12							125	63	176	113	226	163	276	213	188	125
SA140	5	128	85	171	127	256	213									129	86
	6	111	59	154	102	239	187	325	273							155	103
	7	94	33	137	76	222	162	308	247							181	120
	8			120	50	205	136	291	221	376	307	462	392			206	137
	9					187	110	273	196	358	281	444	367			232	155
	10					170	84	256	169	341	255	427	340	512	426	258	172
	11							238	143	324	229	409	314	495	400	284	189
	12							221	118	307	203	392	289	478	347	310	206

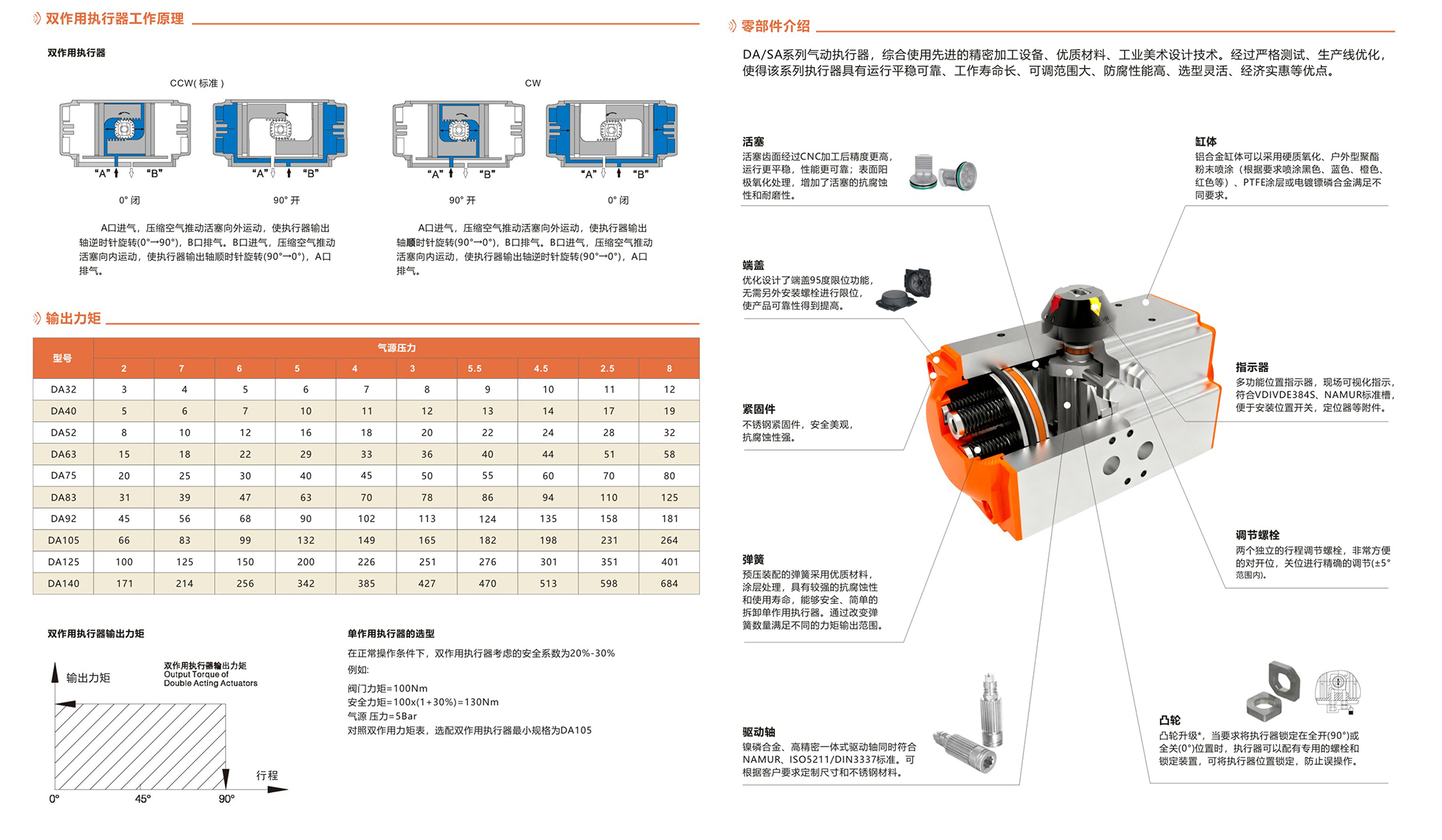

RATE 双作用执行器输出力矩

型号	气源压力
型号	2	7	6	5	4	3	5.5	4.5	2.5	8
DA32	3	4	5	6	7	8	9	10	11	12
DA40	5	6	7	10	11	12	13	14	17	19
DAS2	8	10	12	16	18	20	22	24	28	32
DA63	15	18	22	29	33	36	40	44	51	58
DA75	20	25	30	40	45	50	55	60	70	80
DA83	31	39	47	63	70	78	86	94	110	125
DA92	45	56	68	90	102	113	124	135	158	181
DA105	66	83	99	132	149	165	182	198	231	264
DA125	100	125	150	200	226	251	276	301	351	401
DA140	171	214	256	342	385	427	470	513	598	684
